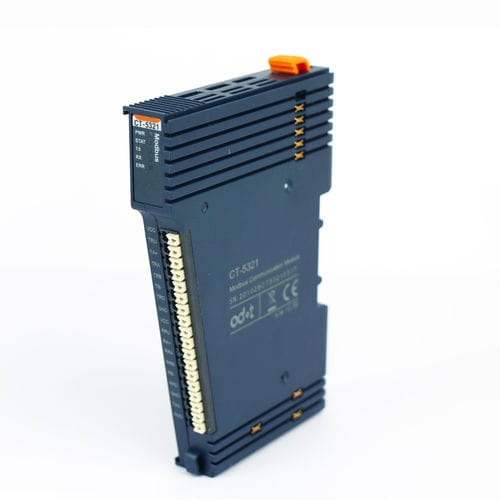

数字I/O模块 CT-5321

模拟EtherNet/IPModBUS RTU

CT-5321 Modbus 串行端口模块 1 模块描述 Modbus 串行端口模块支持 1 通道 RS485/RS232 /RS422（可选），支持 Modbus RTU/ASCII 协议，支持主站、从站和自由透明传输模式。 串口模块 CT-5321 可与适配器模块一起使用，因此可将 Modbus 转换为其他协议，如 Modbus TCP、Profinet、EtherCAT、EtherNet/IP 等。使用该模块时，应在 IO Config 软件中配置串行端口参数和 Modbus 指令。 带有 RS485/RS232/RS422 接口、支持 modbus-RTU /ASCII 的设备可与 CT-5321 配合使用，实现与上位 PLC 或上位计算机的互联。CT-5321 可应用于以下设备：PLC、DCS、远程 IO、VFD、电机启动保护装置、智能高低压电气设备、电能计量装置、智能现场测量设备和仪表等。 2 技术参数 常规参数 功率Max.500mA@5.0Vdc 隔离：I/O 至内部总线：光耦隔离（3KVrms） 现场电源：标称：24Vdc，范围：19.2～28.8VDC I/O 接线：最大 1.5mm²（AWG 16） 安装类型35mmDIN 导轨 尺寸：115*14*75 毫米 重量：65 克 环境规格 工作温度：-40~85 工作湿度： 5%~95%相对湿度（无结露） 防护等级： IP20防护等级：IP20 串行端口参数 M/S/F：通道数 1通道 M/S/F： 接口 RS485/RS232/RS422 M/S： 协议 Modbus RTU/ASCII - 注：M 代表主站模式的有效参数，S 代表从站模式的有效参数，F 代表自由透明传输模式的有效参数。
