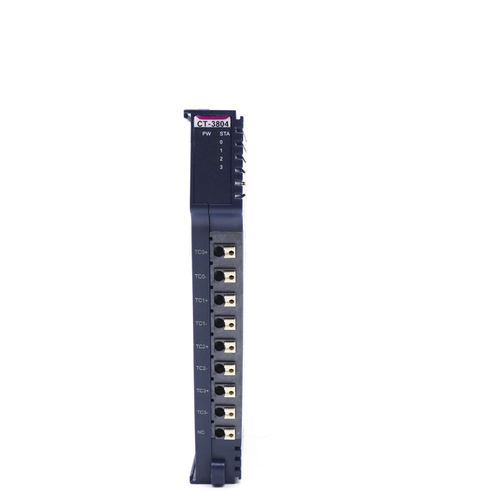

模拟I/O模块 CT-3804

Modbus TCP以太网ModBUS RTU

CT-3804:4通道模拟输入，热电偶（J型、K型、E型、T型、S型、R型、B型、N型、C型）。 模块特点 该模块支持4通道热电偶信号采集。 ◆该模块带有4个模拟指示器 该模块支持9种常规的热电偶测温类型。 模块内部总线与现场输入采用磁隔离。 模块输入通道支持TVS过压保护。 ◆ 24位ADC分辨率（Σ-δ类型 技术参数 一般参数 力。Max.50mA@5.0Vdc 隔离方式：I/O至内部总线：磁隔离（2.5KVrms）。I/O到内部总线：磁隔离(2.5KVrms) 场地功率：不使用 布线：I/O 布线：最大1.5mm²(AWG 16) 安装类型： 35mmDIN-导轨 尺寸：115*14*75mm 重量：65克 环境规范 使用温度：-40~85℃。 操作湿度：5%~95%RH(无冷凝) 防护等级：IP20 输入参数 频道数：4个频道 LED指示器：4个输入LED指示器 传感器类型：J/K/E/T/S/R/B/N/C型热电偶。 采集精度： ±0.3% 满刻度，@25℃。 ±0.5%全量程，@-40~85℃。 单通道采样率。50Hz (最高) 测量范围℃。 - J型-210~1200℃ - K型-270~1370℃ - E型-270~1000℃ - T型-270~400℃ - S型 -50~1760℃ - R型 -50~1760℃ - B型 - 0~1820℃ - N型-270~1300℃ - C型 - 0~2320℃ 数据格式 - 16位有符号的整数（整数）。
