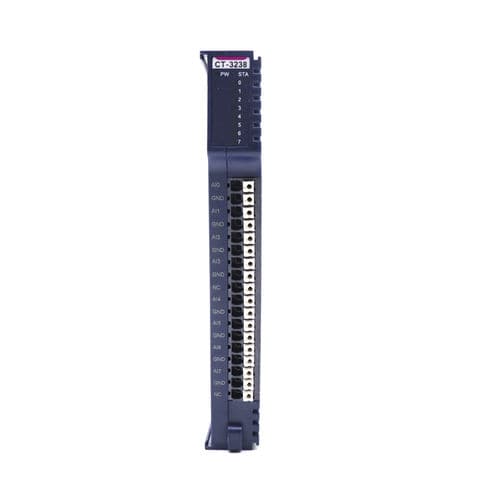

CT-3238:8通道模拟量输入/0&4-20mA/15位单端。
模块特点
本模块支持8通道电流信号采集。
该模块可配置为0-20mA或4-20mA电流信号采集。
模块支持2线制(无回路输出,需外接电源)或4线制电流传感器输入。
模块内部总线与现场输入采用磁性绝缘。
模块输入通道与现场有源模拟信号电流输出传感器相连。
模块通道具有TVS过压保护功能。
技术参数
一般参数
力。Max.65mA@5.0Vdc
隔离方式:I/O至内部总线:磁隔离(2.5KVrms)。I/O到内部总线:磁隔离(2.5KVrms)
电源隔离。DC-DC
接线。I/O接线。最大1.5mm²(AWG16)
安装方式35毫米DIN导轨
尺寸:115*14*75mm
重量:65克
环境参数
工作温度:-40~85℃。
环境湿度:5%-95%(无凝结)。
防护等级:IP20
输入参数
频道数:8个频道
LED指示灯:8个LED通道状态指示灯
输入范围。最大:0 ~ 23.5 mA
分辨率:15位
采集精度:-
全量程±0.3%,@25℃。
全量程±0.5%,@-20~70℃。
采样率:20毫秒/1通道
数据格式。16位有符号整数
---
