数字I/O模块 CN-8031

模拟以太网Modbus TCP

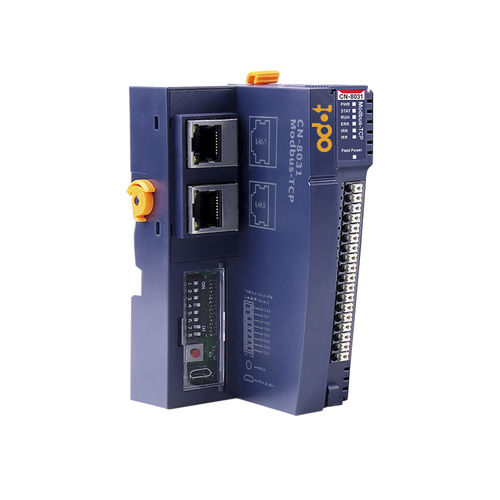

ODOT CN-8031 Modbus TCP 适配器 CN-8031 Modbus TCP 网络适配器支持标准 Modbus TCP 服务器通信，以太网支持双端口级联 交换机。它支持同时访问 5 个 Modbus TCP 客户端、 Modbus 功能代码 01/02/03/04/05/06/15/16 /23、看门狗、输入和输出最大总和为 8192 字节的过程数据，以及 32 个扩展 IO 模块。模块带有诊断功能，可实时监控 IO 模块的状态。 硬件规格 系统电源：标称：24Vdc，范围：2～28VDC： 19.2～28.8VDC 功耗：50mA@24Vdc 电流输出：Max. 2.5A@5VDC 隔离系统与现场电源隔离 现场电源：标称：24Vdc，范围：19.2～28.8VDC 现场电源触点：最大电流8A 扩展模块32 个插槽 接线最大 1.5mm²（AWG 16） 安装类型35 毫米 DIN 导轨 尺寸：115*51.5*75 毫米 重量：130 克 环境规格 工作温度：-40~85 工作湿度： 5%-95%（无结露） 防护等级： IP20防护等级：IP20 通信规格 协议Modbus-TCP 过程数据区：输入和输出总和：8192 字节 诊断功能支持 Modbus 数据存储区域： 0xxxx 区域（线圈）：8192 位 1xxxx 区域（离散输入）： 8192 位8192 位 3xxxx 区域（输入寄存器）：2048 字 4xxxx 区域（保持寄存器）： 2048 字2048 字 3xxxx 区（系统诊断 - 状态输入）： 105 字105 字 4xxxx 区（系统诊断 - 控制输出）：1 字 TCP 数量： 5 客户端 TCP Keepalive：是 Modbus 看门狗：默认启用，30 秒 功能代码01/02/03/04/05/06/15/16/23 网络接口：RJ45x2 速度：10/100Mbps，MDI/MIDX，全双工 距离：100 米 IP 地址：DIP 开关设置或 IO-Config 软件设置
