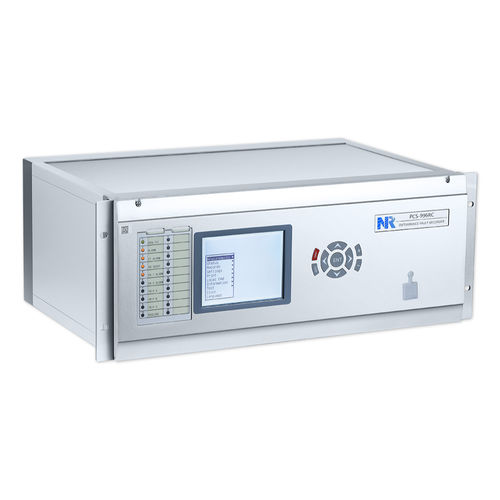

数字故障记录器 PCS-996RC

PCS-996RC干扰与故障记录仪主要用于记录电力系统的动态故障过程。DFR由一个控制单元（PCS-996RC）和多个采集单元（PCS-996RA）组成。控制单元与采集单元通过光缆以点对点的通信方式连接。 控制单元PCS-996RC负责集中和监控来自不同采集单元的大量数量，采集单元PCS-996RA负责模拟量和数字量的采样和同步，一个控制单元可以连接1~4个采集单元，每个采集单元有48个模拟通道和96个数字通道。每个采集单元有48个模拟通道和96个数字通道。 典型配置：1×PCS-996RC＋2×PCS-996RA，模拟通道96个，数字通道192个。 备选配置：1×PCS-996RC＋（1～4）×PCS-996RA，其中模拟通道为（1～4）×48，数字通道为（1～4）×96，最多可达到192个模拟通道和384个数字通道。
