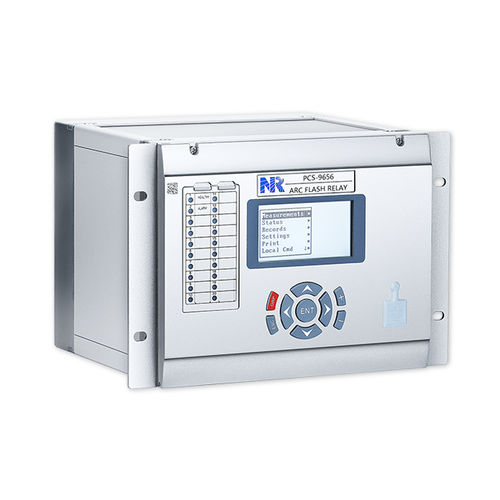

PCS-9656电弧保护器为变电站、发电厂和工业企业提供快速母线保护。当开关柜发生短路故障时,通过电弧保护可以快速清除被电弧传感器覆盖的被保护区域内的电弧故障,避免对人员和资产造成伤害。电弧保护采用电弧传感器检测短路故障引起的电弧光。
PCS-9656电弧保护器可通过局部电弧传感器采集进线电流和电弧闪络信号,可靠地分辨电弧故障。一台设备最多可集成12路电流输入。集保护计算、跳闸输出、事件记录、人机交互等功能于一体。该装置可安装在保护盘或就地开关柜中。
电弧传感器局部安装在开关柜内箱体的适当位置,将电弧信号传输给电弧保护,由电弧保护进行光电转换。传感器与电弧保护之间的光信号传输可以避免电磁干扰,提高传输过程中的可靠性。
- 电弧保护
- 断路器故障保护,最多可保护6台断路器(50BF)
- 弧光强度监控
- CT故障监控
- 转移/接受模块监督
- 自我诊断
---
