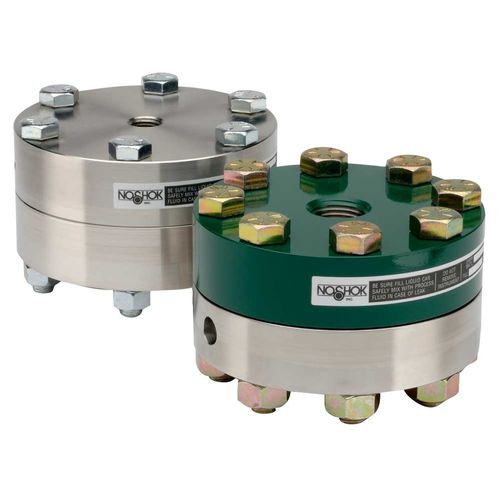

法兰连接隔膜密封 1 series

用于压力表工艺流程

设计用于将压力测量仪器与高温、腐蚀性或粘性工艺介质隔离。 可用于远程安装带有毛细管的压力仪表，请参见下面的选项和附件。 利用可更换的隔膜夹在法兰式金属外壳之间，并采用O型圈密封，形成无泄漏的结合。 加工连接尺寸从 1/4" NPT 到 1-1/2" NPT。 冲洗口连接是一个可用的选项，它允许清洗密封的湿润区域，或在不将设备从生产线上移开的情况下进行工艺排放。 选择时要考虑仪器尺寸、压力范围、介质成分、环境和操作温度以及最大工作压力。 毛细管和冷却元件可用于较高的工艺温度，请参见下面的选项和附件。 填充液必须与工艺介质兼容；即甘油与强氧化剂（如氯、氧或过氧化氢和硝酸）一起使用时可能会挥发。 密封类型 - 带螺纹的可更换隔膜。法兰式可根据要求提供。 仪表 - 类型 - 尺寸 - 最小压力 - 最大压力 压力表 - 2-1/2" 至 6" - 0 psig 至 30 psig - 0 psig 至 2,000 psig (10H - 5,000 psig) 传感器 - - - 0 psig 至 30 psig - 0 psig 至 2,000 psig (10H - 5,000 psig) 开关 - - - 0 psig 至 30 psig - 0 psig 至 2,000 psig (10H - 5,000 psig)
