双作用夹紧元件 04368-20

液压用于零件加工旋转式

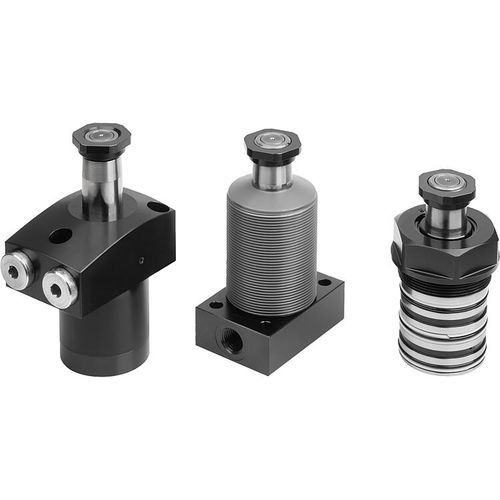

摆动式卡箍，液压双作用/单作用，带弹簧复位 摆动式卡箍是为夹持夹具而设计的，在拆卸或放置工件的过程中，夹持点必须保持清晰。这些摆动式卡箍以单作用或双作用牵引油缸的形式运作。摆动式卡箍有三种外壳类型可供选择，也有各种驱动方法。夹持运动是由旋转和冲程的组合运动启动的。然后通过线性运动进行实际的夹持运动。有多种左旋或右旋角度为90°的变体可供选择。摆动式卡箍非常耐用，因为它们有一个金属刮刀，可以防止切屑。此外，如果摆动过程受阻，过载保护可以保护摆动机构不受损害。 材料： 外壳和活塞钢。 密封圈 NBR 版本： 外壳黑色氧化处理。 活塞硬化。 注意： 如果摆动式卡箍上的允许流量可能被超过，必须安装一个中间节流单向阀。 摆动卡箍的允许工作压力取决于夹紧臂的长度。 在安装时，必须约束夹紧臂，以便不损坏摆动夹钳的球头导轨。 根据通风口的连接方式，单动式摆动卡箍的烧结过滤器必须用一个螺丝塞来代替。
