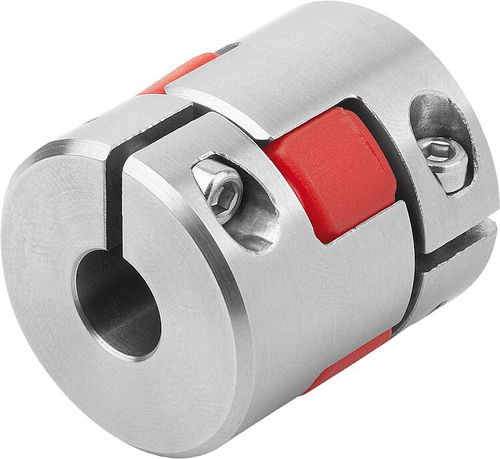

弹性体联轴器 23022-11 series

爪式用于传动轴工业

产品说明 材料： 不锈钢套筒。 聚氨酯星形联轴器。 规格： 光亮套筒。 蓝色星形联轴器 80 Shore A。 黄色星形联轴器 92 Shore A。 红色星形联轴器 98 Shore A。 提示： 弹性爪式联轴器由两个套筒和一个弹性体星形联轴器组成。其适用于补偿轴向、径向和角向偏差，以及减弱振动和扭矩冲击。 由聚氨酯制成的星形联轴器有不同的硬度可供选择。随着星形联轴器硬度的增加，所传递的扭矩和刚度增加，随着硬度的降低，位移能力和阻尼增加。 联轴器套筒中星形联轴器的预紧使该变体无空隙。 交付时未进行安装。 温度范围： 蓝色 80 Shore A：-50 °C 至 +80 °C。短期 -60°C 至 +120 °C。 黄色 92 Shore A：-30 °C 至 +90 °C。短期 -50°C 至 +120 °C。 红色 98 Shore A：-30 °C 至 +90 °C。短期 -40°C 至 +120 °C。 装配： 弹性爪式联轴器采用 H7 配合。建议配合间隙为 0.02 mm - 0.05 mm。这种配合间隙和轴颈的润滑有助于组装和拆卸。 安装时，将弹性爪式联轴器的套筒推到轴上，并借助夹紧套筒进行固定。 根据要求： 所需的套筒孔 D1 和 D2 分别具有公差等级或公差范围。 键槽符合 DIN 6885 标准。
