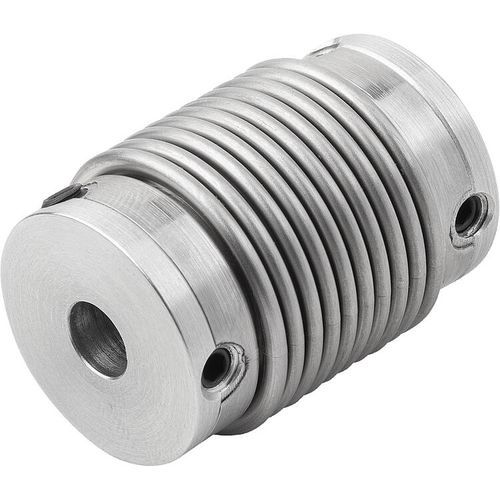

挠性联轴器 23003 series

轴工业金属波纹式

产品说明 材料： 铝制套筒。 不锈钢波纹管。 规格： 亮色。 提示： 具有高扭转强度的微型无空隙金属波纹管联轴器。金属波纹管以较低的恢复力补偿轴向、径向和角向轴偏移。带有用于轴安装的螺纹销。 它们优先用于需要精确位置和运动传输的情况，如高动态定位和伺服系统、编码器、转速计、电位计。 温度范围： -30 °C 至 +120 °C。 装配： 金属波纹管联轴器采用 H7 配合。建议配合间隙为 0.02 mm - 0.05 mm。这种配合间隙和轴颈的润滑有助于组装和拆卸。 在组装和拆卸过程中，金属波纹管的变形最多可以比目录中规定的允许位移值高 3 倍。避免施加任何力。 根据要求： 所需的套筒孔 D1 和 D2 分别具有公差等级或公差范围。 键槽符合 DIN 6885 标准。请注意键槽的最大孔径。
