夹具油缸 05609 series
气动活塞双作用

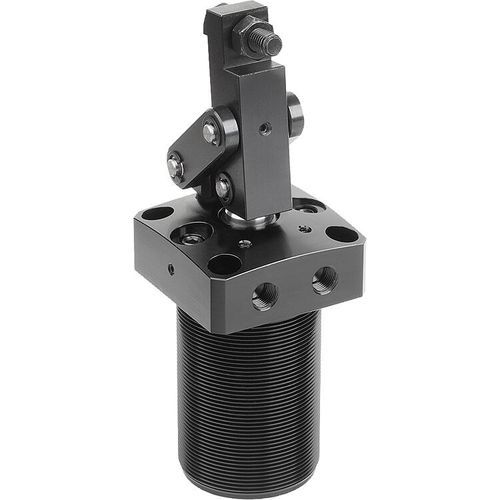

夹具油缸 - 05609 series - norelem - Éléments standard mécaniques - 气动 / 活塞 / 双作用
夹具油缸 - 05609 series - norelem - Éléments standard mécaniques - 气动 / 活塞 / 双作用
夹具油缸 - 05609 series - norelem - Éléments standard mécaniques - 气动 / 活塞 / 双作用 - 图像 - 2
夹具油缸 - 05609 series - norelem - Éléments standard mécaniques - 气动 / 活塞 / 双作用 - 图像 - 3
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
气动
所用技术
活塞
配置
双作用
材料
钢, 铝制
应用
夹具
其他特性
法兰式
压力

7 bar
(101.5 psi)

力度

0.23 kN, 0.37 kN, 0.56 kN, 0.76 kN, 1.35 kN

产品介绍

带法兰盘的气动螺旋式连接钳 材料。 本体铝。 活塞为钢。 版本。 本体黑色阳极氧化处理。 活塞镀硬铬。 注意。 带法兰的旋入式气动连接卡箍适用于低夹持力的情况,以及需要清除夹持点以放置或移除工件的情况。 这种设计可以节省安装空间。拧入的螺栓可以用来调整摆动卡箍的高度。该卡箍适用于在夹具中的下沉式安装。 由于卡箍的双作用功能,利用压力将活塞向下和向上移动。 链接式卡箍可用于夹持外形较低的工件。 链接卡箍的链接动作不能受到限制。F1 = 在7巴的最大允许工作压力下。 与摆动式卡箍相比,相同尺寸的连杆卡箍由于连杆机构的作用,可以产生更高的夹紧力。 带法兰的螺旋式连接卡箍可以使用DIN 70852开槽圆螺母(07590-05)从上面或下面进行紧固。另一个选择是从上面用四个有头螺钉将连接夹具固定到夹具上。 夹具臂的位置可以单独调整。 摆动式夹钳只能用润滑的空气来操作。 法兰上的紧固孔与螺纹法兰05610-20的尺寸相同。

---
