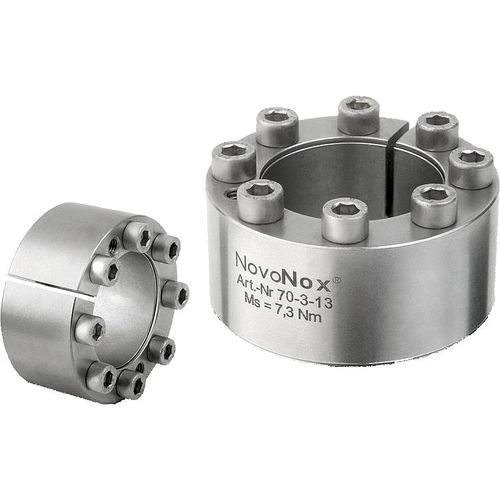

无钥匙锁联轴器,D型不锈钢。
说明
材料:不锈钢1.4057。
联轴器不锈钢1.4057。
螺钉:不锈钢1.4301。
版本。
光明。
注意事项
适用于要求施工量小、表面压力小的场合。无键锁紧联轴器可以完全嵌入轮毂连接中。
- 适用于直径6-20毫米的轴
- 适用于低壁厚的轮毂
- 最小轴向偏移量
- 自定中心
装配。
在轴和轮毂的锥面和接触点上,给无钥匙锁联轴器涂上轻油。不要使用MoS2或润滑脂。将无匙锁紧联轴器插入轮毂座,并滑到轴上。将螺丝以数个增量交叉拧紧至规定的拧紧力矩。
拆卸。卸下所有的螺丝,并将其拧入前法兰的抽出螺纹中。分几步交叉拧紧螺丝,直到无钥匙锁联轴器松动。
公差。
轴:
推荐公差h8。
表面质量Rz≤16μm。
毂。
推荐公差H8。
表面质量Rz≤16μm。
---
