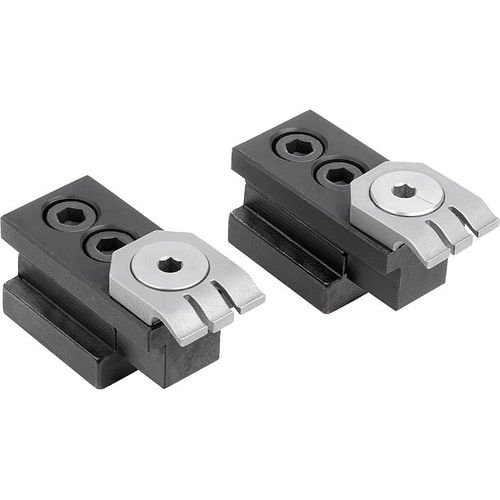

边缘夹具 04571-10

扁平夹具，T型槽用钢制 说明 材料： 钢制主体。 夹紧元件和止动器由弹簧钢制成。 版本。 基地元素回火。 订货须知。 订购号包括一对，由一个夹紧元件和一个止动器组成。 注意：通过转动夹紧元件上的凸轮螺钉，工件被迫向下移动（正向下的力）。 通过转动夹紧元件上的凸轮螺钉，工件被迫向下移动（正向下力）。夹紧元件还将工件压在止动器上，从而提供一个平坦的平行座。 止动面提供了一个基准，使得精确复制成为可能。 凸轮毂：1.2毫米。 用途：适用于在夹具和T型槽工作台上夹持多个和单个零件。 适用于在夹具和T型槽工作台上夹持多个和单个零件。 图纸参考。 1）凸轮螺钉 2) 夹紧元件 3）停止 4) 身体
