材料:高碳钢,镀镍。
高碳钢,镀镍。
高强度铝夹头,蓝色阳极氧化。

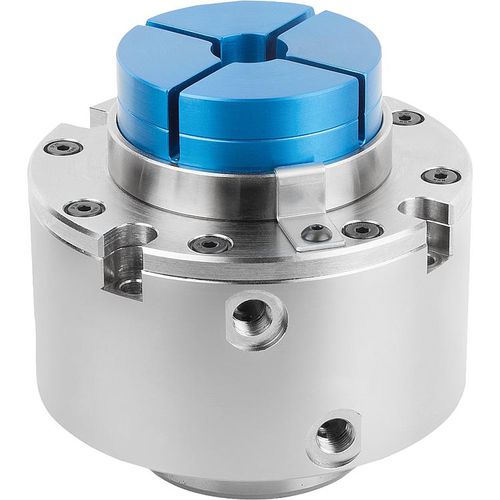

注:气动夹头系统由一个卡盘和一个可加工的夹头组成。
夹头可根据安装尺寸拧在夹具上。
夹持程序。
将压缩空气应用于 "开 "口,从而打开夹头;将压缩空气应用于 "关 "口,从而关闭夹头。
将压缩空气注入 "关闭 "口,即可关闭夹头(用于夹紧)。
气动连接可以从下方或侧面拧上。如果从下面连接空气,则必须关闭侧面的端口。
加工外夹持的夹头。
要夹紧的工件的负形被加工到夹头中。可加工自由形状和不对称的轮廓。
通过简单地更换夹头,可以快速、安全地夹持不同的工件。
夹头可以铣到高度H2。这使得一个夹头可以加工多个工件轮廓。
工件的重复精度。+/-0.03
更换夹头后的重复精度:+/- 0.02。
每段夹头径向夹紧行程为0.15mm。
为防止损坏,在没有工件或夹持环的情况下,不应拧紧夹头。
工作气压应在0.45-0.55MPa之间。
所示夹紧力是基于0.5MPa。
配件:用于加工轮廓的夹环。
O型圈。
定位销
夹头的夹紧螺钉。
---
