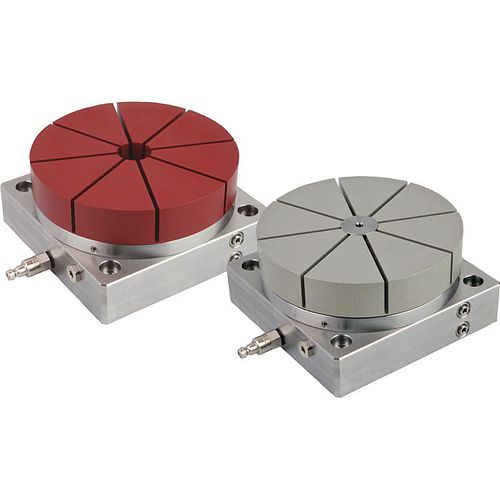

布风板的正面夹紧的系统
材料:
耳轮缘板材、活塞和身体钢。
封印NBR。
螺丝DIN EN ISO 4762等级8.8。
宝石座铝。
版本:
安装边缘板材、抗锈蚀的活塞和的身体,明亮。
被镀锌的螺丝。
红色正极化的宝石座或清楚。
注:
与基座平板的可用机器做的宝石座系统登上的在50mm沥青布风板。耳轮缘板材可以为外在或内部夹紧的宝石座使用。将被夹紧的制件的等高加工入宝石座。自由形态和不对称的等高可以被夹紧。
联合春天包裹引起5.8 kN夹紧的力量。夹紧的力量可以被上升到43.5 kN通过气动力学之后夹紧。吹在向上推挤活塞和发布在宝石座的更低的活塞表面上的压缩空气发布钳位夹紧的力量。
夹紧旅行0.2 mm。
重复精度< 0.01 mm。
辅助部件:
外在或内部夹紧的03179的宝石座
---
