夹托盘 01148

夹托盘 - 01148 - norelem - Éléments standard mécaniques
夹托盘 - 01148 - norelem - Éléments standard mécaniques
夹托盘 - 01148 - norelem - Éléments standard mécaniques - 图像 - 2
夹托盘 - 01148 - norelem - Éléments standard mécaniques - 图像 - 3
添加到我的收藏夹
添加到产品对比表


产品介绍

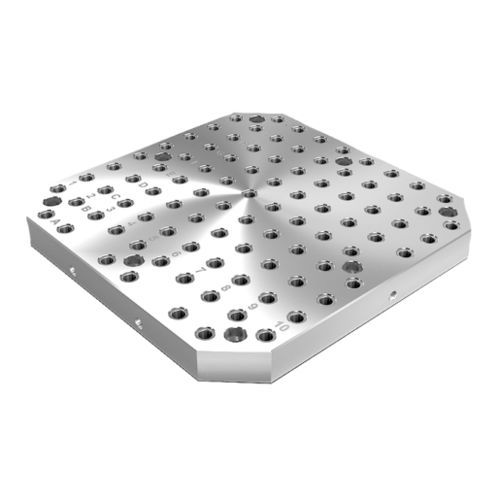

带网格孔的灰铸铁底板 材料 GJL 300. 版本 支撑面和安装面接地 备注 网格间距为 50 ±0.02 毫米。 带栅格孔的板用于构建模块化夹具。这些板可直接固定在机床工作台上。 字母数字标注的网格孔确保通过重复设置来确定夹持元件的分配。 子板符合 DIN 55201 和 JIS 6337-1980 标准的机床工作台。 请单独订购用于在符合 DIN 55201 标准的机床工作台上定位副夹板的定位销。 请单独订购用于堵塞未使用网格孔的保护塞。 提供用于吊装的环形螺栓。 其他尺寸可根据要求提供。 图纸参考 1) 格栅孔 2) DIN 912 螺栓孔(D3/D4)

---
