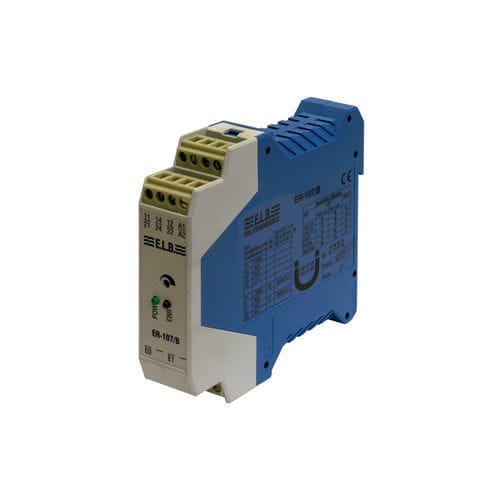

电导式液位开关 ER-107/B

用于液体不锈钢

导电液体的极限液位检测，一个测量系统由一个双杆电极和一个ER-107继电器组成。 -根据§19 WHG的规定，有过量切断装置 -薄型结构，宽度仅为22.5毫米 -可调节的灵敏度 -无电位输出为SPDT (2 x) -电源 230 V AC ±10% 48-62Hz, 24 V DC ±10% (可选) 结构 过度溢出切断装置由拾音器（导电双电极）和ER-107型电极继电器组成。它在输出端提供一个二进制开关信号。这个信号可以直接或通过信号放大器发送到报告装置或控制部分及其控制元件。没有测试证书的过盈断电装置的部件必须符合该装置批准原则（ZG-ÜS）的第3和第4部分。 功能 电极继电器ER-107提供一个测量电压，使 "工作电流 "通过拾音器中的内置电阻流过信号线。一旦该工作电流被中断（如电缆断裂），ER-107就会检测并显示出来，源触点就会切换到报警状态。当容器的填充液面达到导电拾音器的棒子时，测量电流就能流过导电液体。该电流与工作电流相比更高，被ER-107检测到并产生报警信息。 灵敏度可以用电位器在探头的响应范围内调整。 ER-107的功能是基于闭合电路电流原理。继电器的报警状态与设备的死机状态相对应。
