(一)工作原理;

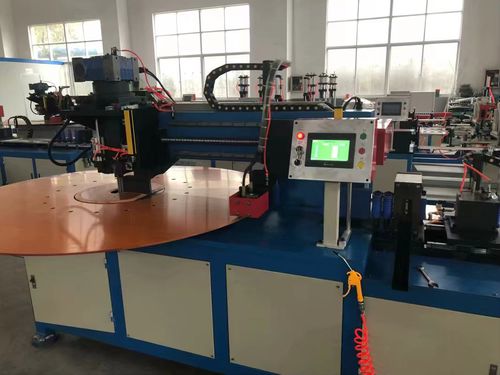

1,弯管机主要由放料装置,调直装置,一次送料装置,切断装置,二次送料装置,弯管装置,台面旋转装置,机架及电控装置等几部分组成,整套动作由油缸及伺服电机驱动,电器由PLC+触摸屏操控。此弯管机为仿照国外进口全自动弯管机研制而成,动作步骤及工艺过程与进口设备完全相同,相对比较合理。(黑马产弯管机,其工艺过程及机械结构则不很合理,有待进一步改进。其不合理主要在两个方面:其一,弯管轮组结构不合理。斜插片蒸发器的管排间距较小,而弯管机又要同时弯8根管子,弯管轮就只能是瘦长型,刚度较差。如果弯管轮的上下两端没有通过一联板固定加强,弯管时上下8根管子的弯曲轨迹将是不一致的,成型R的尺寸和角度也将是不一致的。弯管的质量是无法保证的。其二,切断工位安排不合理。切断工位要安排在送料之后,并增加二次送料。这样,一次送料可以尽可能的往前送,使最后一次弯管的送料夹紧往前靠,而不产生工艺废料,省时、省工,节约原材料。)
2,现将整盘盘管放入放料架内,并将管端引至一次送料的送料夹内。按下启动按钮,一次送料装置将管子穿过切断装置送至二次送料夹内。此时,一次送料夹恢复原位,停止工作,二次送料夹开始工作,将管子送入弯管轮内开始弯管。弯至一定长度时将管子切断,并继续弯至最后弯管完成,手工将弯好的单片取出。再次按下启动按钮,机器将重复上述的送料弯管动作,如此循环往复。
(二)设备功能;
1.本机为一出八结构,即一次同时弯八根管子。
2.整机除二次送料采用伺服驱动外,其余全部采用液压驱动。
3.电控系统采用PLC+触摸屏控制。PLC采用台湾台达品牌,触摸屏采用台湾威伦品牌,低压电器采用施耐德品牌。
(三)质量要求:
1.弯管的R出不应有明显的擦伤和划痕,R处的不圆度最小处不得小于6mm,最大处不得大于8.2mm.
2.成型后的单片应平整,方正。
3.弯管尺寸最大800mm,最小250mm。
4.弯管机为整台面旋转,伺服电机+滚珠丝杆送料。
(四) 技术参数
1.整机配置功率:8kw
2.输入电源:380V/50Hz三相四线
3.输入气源:0.5-0.8Mpa
4.机组占地面积:18M*2.5M
5.工作频次:8-12Sec/弯
6.操作人员数量:1人
