设计理念

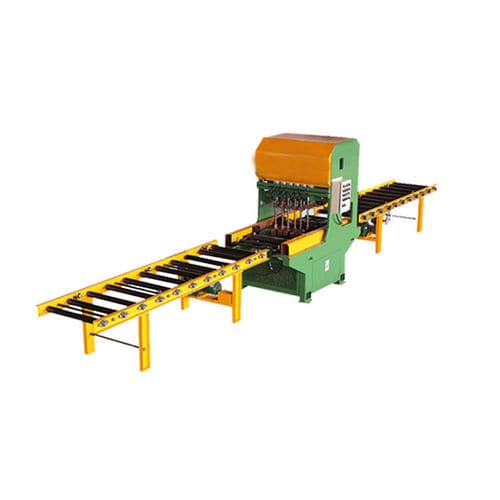

本设备主要由焊接主机、前输送架、后输送架、控制系统等组成;其中,前输送架、后输送架长度各约15米。
一、焊接主机
1、机身,由优质钢板及方管经专门机加设备一体加工并焊接而成,确保了整机的精度要求,机身刚性好、强度高、结构合理、外形美观;机身分上、下整体两部分,每部分均设有盖板、防尘板,具有快速装卸功能,方便检查和维修。
2、加压系统,采用台湾Mindman或XMC气动元件,质量稳定、可靠;焊接气缸,采用燕尾座固定方式及电磁阀与缸体一体安装结构,调整更快捷方便,加压速度更快、效率更高。
3、二次导体,合理采用优质铜材,使焊接回路具有低阻抗、高导电性和耐久性,其中电极及导电杆均采用了CrCu材料。
4、冷却系统,采用封闭式5进5出、水循环回路,分别冷却可控硅、上、下变压器、上、下电极组件;装有水流流量计、水压检测器,可直观调整水流供给情况以及水压不足的预防报警;其中进排水阀门、水流显示器、水压检测器均安装在机体外,既实现了外部整洁、美观,又非常方便了各种检修。
5、变压器,采用低阻抗设计,二次回路上采用了高品质导电材料降低了内耗,得到了小输入,大电流的焊接需求;铁芯由优质冷轧硅钢片叠装而成;次级绕组中的冷却水路布置合理,损耗小,工作效率高,使用寿命长;达到F级绝缘标准。
6、机械夹手装置,采用前后双夹手、往返联动、交替推动的设计理念,实现了自动化送料与焊接的目的,有效提高了焊接速度及生产效率。机械手夹紧力最高可达4000N,机械手推动力可达4000N。
7、桁架导向装置,该机构对桁架的引入输送,可以起到导向定位的作用,可以实现各种规格的桁架规格进行导向定位,保证了桁架与模板焊接时的位置尺寸。
二、 输送架
1、采用链式传动、电机驱动、张紧离合器、多轴滑动等结合设计,保证了较大的承载能力,灵活的控制了运转与停送要求。
2、模块化、可拆式设计,安装简单、运输方便。
3、前后输送长度可达约15米,适用多种长度规格。
三、控制系统
1、SUN-18B控制箱,液晶显示,界面直观,操作简单,数据直接设定并编辑,精度可达到±3%;
2、具有恒电流、恒电压和恒三角三种控制功能;
3、可进行两个加压电磁阀控制(带增压控制);
4、具有4/15规范选择功能;
5、具有单点焊和连续点焊功能;
6、具有断电数据保存功能,断电10年数据不丢失;
7、具有出错自检功能,各种异常报警内容直接以数字显示。
