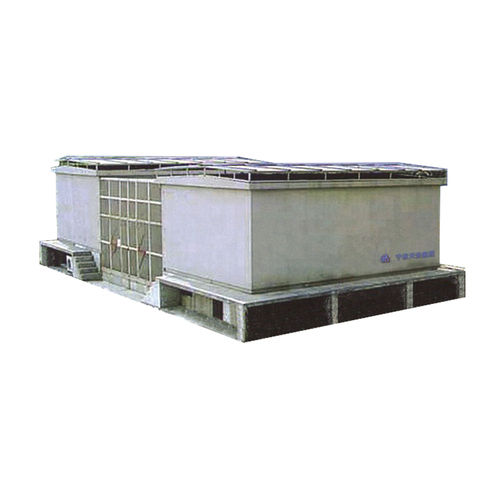

配电变电站 ZBW3-40.5

预制室外用

ZBW3-40.5系列预装式变电站是将35kV高压电气，35/10,(6),(0.4)kV电力变压器，10kV开关柜，0.4kV低压柜，直流电池屏，继电保护屏，按预定方案成套组合在一起的高压变电装置．有整体式和分体式两种结构，由型钢经防护处理后焊接成框架，外覆铝合金板；箱顶为双层中空结构，顶面有削说坡，可防止积水．箱体表面经过涂敷处理．电力变压器的散热采用自然通风和强迫通风相结合；高中压开关室采用空调和防凝露装置来控温控湿．各功能室和通道都装有照明灯，便于操作和观察． 城市高层建筑、城乡建筑、居民小区、车站、码头、港口、公园、商场、高新技术开发区、中小型工厂、矿山油田、分布式光伏电站以及临时施工用电等场所。 • 通过海拔4000米高原型式试验； • 高压柜可以采用架空或电缆进线方式； • 结构紧凑、体积小，同容量产品的占地面积仅为常规变电站的1/10～1/5； • 防腐、防水、防尘、全封闭、可移动，具备长期户外使用的条件，使用寿命长，外形美观； • 全站智能化设计，保护系统采用变电站微机综合自动化装置，分散安装，可实现“四遥”功能； • 安装有瓦斯继电器，具有轻瓦斯告警、重瓦斯保护，对系统进行瓦斯保护； • 工厂预制化，大大缩短变电站建设工期； • 预装式变电站较同规模常规变电所可减少投资40%～50%；
