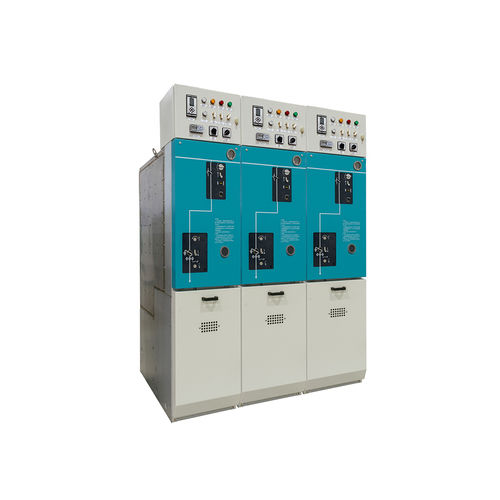

SF6气体绝缘开关柜 HXGT10-40.5

中电压在金属保护壳内工业

HXGT10-40.5户内气体绝缘金属封闭开关设备（以下简称HXGT10-40.5充气环网柜），是天安电气自主研发的一款采用SF6气体绝缘技术的高科技产品，技术水平达到国内领先、国际先进水平。负荷开关型充气柜及断路器型充气柜分别于2007年和2011年两次获得了“国家重点新产品”证书。 HXGT10-40.5充气环网柜的所有高压带电元件均密封在充装有微正压（0.02～0.04MPa表压，20℃）SF6气体的不锈钢箱体内（IP67）。充气柜具有C、F、V三种结构，其中C、F型充气柜以SF6气体作为灭弧和绝缘介质，采用微正压力SF6压气式灭弧原理，灭弧性能可靠，对机构的操作功要求小；V型充气柜则采用真空灭弧原理，具有开断能力强，电寿命长的优点。 • 国家重点新产品 • 具有负荷开关、组合电器、断路器三种功能模块 • 断路器柜额定电流可达1250A，短路开断电流25kA • 单台体积500×1000×1750mm • 海拔高度4000米以下 • 布置方式灵活，可进行模块扩展，也可共箱布置 •国内首款实现整机可浸水运行的35kV开关柜
