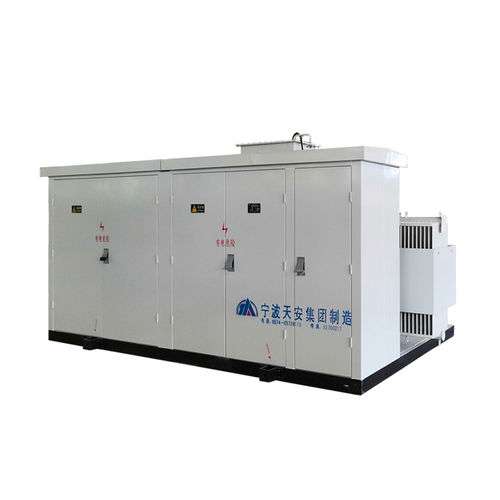

配电变电站 YBT13-40.5

紧凑型光伏应用

YBT13-40.5系列风电/光伏华式箱变是天安电气充分结合风电/光伏美式箱变小型化及欧式箱变能实现配电自动化要求等优点而自行研发的一款新颖风电/光伏专用的变电站产品。产品集升压变压器（轴向双分裂器身变压器）、高压真空开关、避雷器、智能型低压真空断路器及相应辅助配套设备于一体，将风力(光伏)发电装置发出的690V（270V）电压升高到35kV电压等级后，经电缆线路输出电能，是风电（光伏）发电系统专用的理想配套设备。在国内属最早研发、生产并投入运行，市场上投运量最多的产品。 适用范围：风力发电场、光伏电站 • 通过海拔3500米高原型式试验； • 结构紧凑、小型化，同容量产品（1600kVA以下）的占地面积仅为欧式箱变的58%； • 主要发热元件(变压器本体)放置户外，其余电器均放置在防护等级IP54的金属箱体内; • 高压单元三种方案可选：真空负荷开关-熔断器组合电器、真空断路器或C-GIS； • 安装有瓦斯继电器，具有轻瓦斯告警、重瓦斯保护，对系统进行瓦斯保护； • 雨雪、防沙尘、防腐、全封闭，具备长期户外使用的条件； • 站智能化设计，保护系统采用变电站微机综合自动化装置，可实现“四遥”功能； • 可以按设计院要求，承担各种容量的非标设计及生产，帮用户节省投资。
