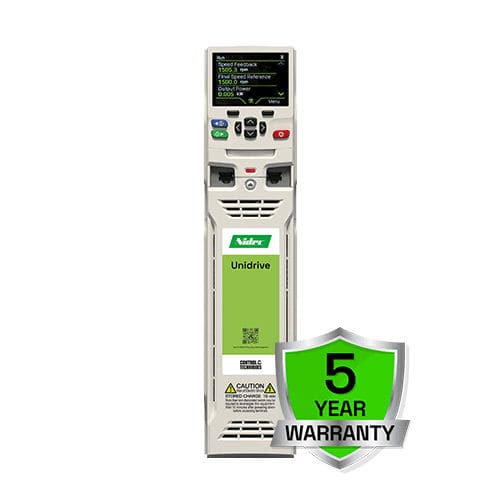

高性能交流驱动器 Unidrive M700

三相数显带托架

•M700增加了板载以太网、全面的位置反馈和动态永磁伺服电机的高性能控制 •现有的Unidrive SP用户可完全兼容升级 M700通过更好地控制单轴和多轴网络同步使机器产量最大。板载实时以太网 (IEEE 1588 V2)，高级运动控制和用于位置捕捉的高速I/O使机器制造商能轻松地制造更复杂和灵活的机器。 •特性 通过集中控制系统集成，最大化机器生产率 •以太网 IEEE 1588 V2 硬件实现最高的同步精度 •集成的双端口以太网交换机连接方便 •多达三个SI模块可增加位置反馈、I/O和现场总线通信 通过所有电机技术提供的轴性能最大化机器生产率 •用于开环和闭环的感应电机、同步磁阻电机和永磁伺服电机的高带宽电机控制算法，电流环带宽高达3,300 Hz，速度环路带宽高达250 Hz •从坚固的旋转变压器到高分辨率编码器的灵活反馈 灵活、通用的编码器接口 通过可同时连接多达三个高性能编码器通道（标配）来增加灵活性和降低系统成本。例如，驱动器可与反馈编码器，给定编码器连接并提供仿真编码器输出，不需要额外的选件模块。 •两个通用编码器输入通道 •支持标准增量型和SinCos编码器，包括具有绝对耦合信号的编码器 •支持基于通信的编码器，波特率高达4 M，并通过线路补偿使编码器电缆长度可长达100m •支持编码器包括BiSS C、EnDat 2.2、HIPERFACE和SSI •支持在恶劣环境中使用的旋转变压器 •一个仿真编码器输出 •用于CAM、数字锁和电子齿轮应用的位置给定 •通过硬件实现性能的最大化 *该功能取决于所使用的编码器类型 板载PLC和高级运动控制器 简单的基于PLC的板载CODESYS具有实时任务，用于连接驱动器1.5轴高级运动控制器。主要功能包括: •250 μs 周期时间 •运动曲线发生器 •电子齿轮 •CAM插补 •找原点功能 •高速位置冻结 典型应用 •速度和位置控制，适用于齿轮比控制、卷绕（卷取机）、网带处理、金属切削、飞剪、横切、测试台、印刷、包装机械、纺织、木材加工、轮胎制造等
