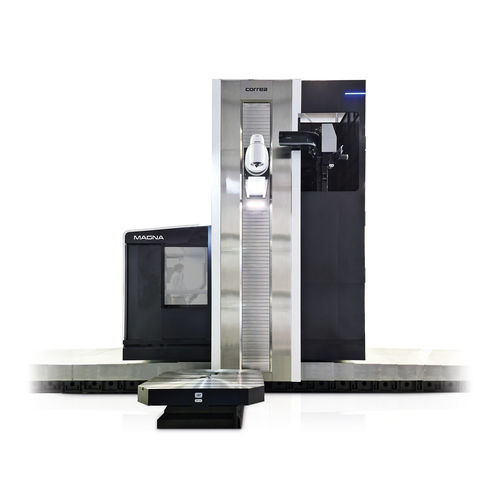

3轴数控铣床 MAGNA 通用旋转台立柱移动式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 旋转台, 立柱移动式
- 主轴头
- ISO 50, HSK-100
- 工具数量
- 60工具, 40工具, 30工具, 12工具, 120工具, 8工具
- X轴
最多: 27,000 mm
(1,062.99 in)最少: 6,000 mm
(236.22 in)- Y轴
最少: 1,500 mm
(59.06 in)最多: 2,000 mm
(78.74 in)- Z轴
4,000 mm, 5,000 mm, 6,000 mm, 7,000 mm, 8,000 mm
(157.48 in, 196.85 in, 236.22 in, 275.59 in, 314.96 in)- 转速
6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)- 输出功率
42 kW, 52 kW
(57.1 hp, 70.7 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
20 m/min, 25 m/min
- 最大台面负荷
10,000 kg, 15,000 kg
(22,046 lb, 33,069 lb)
产品介绍
MAGNA落地式铣床代表了“盒中盒”结构，同时还采用了两个机械系统，可确保滑枕误差和框架翻转的动态补偿。因此，该机床拥有令人印象深刻的切削性能，同时保持了在整个机床加工范围内的极高精度。
标准配置和选配装置
标准配置
全自动万能铣头
海德汉或西门子数控系统 （HMI）
电子手轮
空调电柜
X、Y及Z轴直线导轨
工作区照明灯
液压及冷却单元
各轴光栅尺
铣头外冷可调喷嘴
内、外吹气
设备防护
远程诊断连接服务
VIXION 4.0
选配装置
其它铣头
自动铣头更换系统
刀具、工件测量仪
清洗喷枪
自清洁过滤器
落地工作台
转台
车削工作台
排屑器
定制防护（部分机型配备）
主轴内冷
PDF产品目录
MAGNA
12 页
