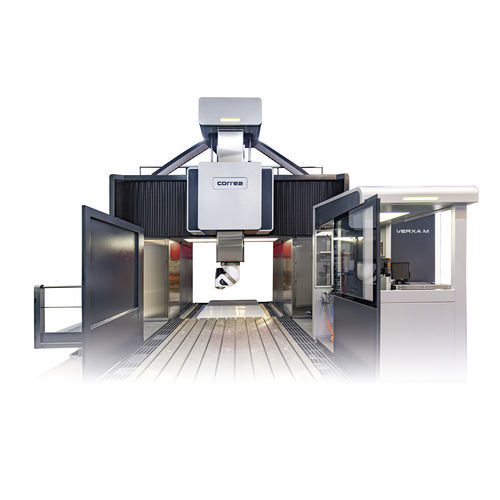

3轴数控铣床 VERXA M通用龙门式旋转台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 龙门式, 旋转台式
- 主轴头
- ISO 50, HSK-100
- 工具数量
- 60工具, 40工具, 30工具, 20工具, 12工具, 120工具, 8工具
- 应用
- 用于大型工件, 用于航空工程
- X轴
最少: 9,500 mm
(374.02 in)最多: 30,500 mm
(1,200.79 in)- Y轴
4,250 mm, 5,250 mm, 6,250 mm, 7,250 mm
(167.32 in, 206.69 in, 246.06 in, 285.43 in)- Z轴
1,500 mm, 2,000 mm, 2,500 mm
(59.06 in, 78.74 in, 98.43 in)- 转速
6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)- 输出功率
42 kW, 52 kW
(57.1 hp, 70.7 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
最少: 10,000 kg
(22,046 lb)最多: 15,000 kg
(33,069 lb)
产品介绍
VERXA M 动龙门高架桥式加工中心是一种高性能铣床。得益于其结构设计和热对称性，VERSA M铣床能够加工大尺寸零件，同时保持高动态精度和卓越的切削性能。
标准配置
万能回转式自动分度头 UGA (2,5。 - 2,5。)
海德汉i530 HSCI 或 西门 子 840D sl (HMI) 数控系统
便携式手轮
电控箱空调恒温装置
X，Y, Z 轴采用直线导轨
工作灯
液压平衡及冷却装置
三轴光栅尺全闭环控制
外部冷却液可通过喷嘴调节
内外气冷及主轴清洁
CE标准半防护外罩
远程诊断服务
VIXION 4.0
选配装置
其它铣头
铣头自动更换系统
工件测量仪和对刀仪
气/液清洁枪
过滤装置
回转工作台
自动排屑装置
周围式防护栏
根据用户需求提供不同的防护装 置（仅限几款机型）
冷却液通过主轴中心，压力17, 36, 70 bar
零位装夹系统，快速装夹更换加
工零件
