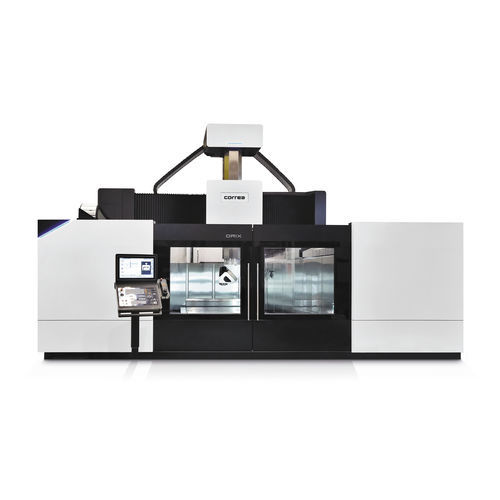

3轴数控铣床 ORIX通用龙门式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 龙门式, 旋转台
- 主轴头
- ISO 50, HSK-100, HSK-63
- 工具数量
- 60工具, 40工具, 30工具, 12工具, 120工具, 8工具
- 应用
- 用于模具工业, 用于汽车工业, 用于航空工业, 用于钛
- 其他特性
- 精准
- X轴
最多: 24,500 mm
(964.57 in)最少: 3,500 mm
(137.8 in)- Y轴
3,250 mm, 4,250 mm, 5,250 mm
(127.95 in, 167.32 in, 206.69 in)- Z轴
1,250 mm, 1,500 mm, 2,000 mm
(49.21 in, 59.06 in, 78.74 in)- 转速
6,000 rpm, 12,000 rpm, 24,000 rpm
(37,699 rad.min-1, 75,398 rad.min-1, 150,796 rad.min-1)- 输出功率
35 kW, 52 kW
(47.59 hp, 70.7 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
10,000 kg, 15,000 kg
(22,046 lb, 33,069 lb)
产品介绍
ORIX是一种高架桥式加工中心，专门设计用于超精密加工，同时保持刀尖的良好动态精度和几何精度。
标准配置
电主轴式五轴联动头
海德汉 HSCI 或 西门子 (HMI) 数控系统
便携式手轮
电控箱空调恒温装置
X，Y，Z轴采用直线导轨
工作灯
液压平衡及冷却装置
三轴光栅尺全闭环控制
外部冷却液通过头部可调节喷嘴
内外气冷及主轴清洁
CE标准半防护外罩
远程诊断服务
VIXION 4.0
选配装置
其它铣头
铣头自动更换系统
工件测量仪和对刀仪
气/液清洁枪
过滤装置
回转工作台
自动排屑装置
周围式防护栏
其他各类配件（根据客户需求）
冷却液通过主轴中心，压力17, 36, 70 bar
零点装夹系统集成在机床上
