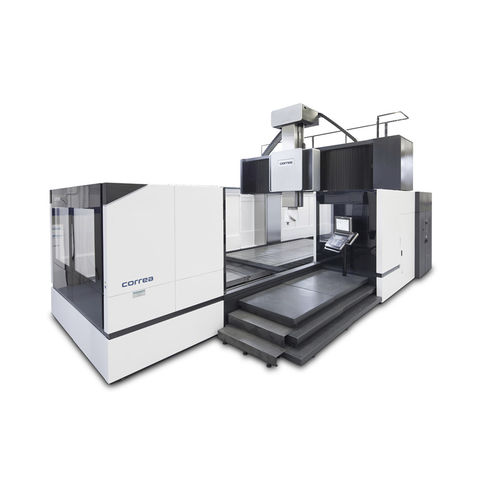

3轴数控铣床 FOX通用移动台式桥式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 桥式, 移动台式
- 加工材料
- 用于铝
- 主轴头
- ISO 50, HSK-100
- 工具数量
- 60工具, 40工具, 30工具, 12工具, 120工具, 8工具
- 应用
- 用于汽车工业, 用于航空工程, 用于钛
- 其他特性
- 高性能, 高精度
- X轴
最多: 8,000 mm
(314.96 in)最少: 3,000 mm
(118.11 in)- Y轴
3,000 mm, 3,750 mm, 4,250 mm
(118.11 in, 147.64 in, 167.32 in)- Z轴
1,000 mm, 1,500 mm, 1,750 mm
(39.37 in, 59.06 in, 68.9 in)- 转速
6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)- 输出功率
37 kW, 42 kW, 52 kW
(50.31 hp, 57.1 hp, 70.7 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
最多: 25,000 kg
(55,116 lb)最少: 15,000 kg
(33,069 lb)
产品介绍
FOX桥式铣床是一种创新设计，结合了传统的粗加工能力与高性能加工的速度和精度。FOX型铣床还包括可控制机床垂直轴温度的独特系统，从而确保滑枕几何精度的稳定性。
标准配置和选配装置
标准配置
万能回转式自动微分度头 UAD (0,02°-0,02°)
海德汉i530 HSCI 或 西门 子 840D sl (HMI) 数控系统
便携式手轮
电控箱空调恒温装置
X，Y轴采用直线导轨
Z轴采用摩擦导轨 工作灯
液压平衡及冷却装置
三轴光栅尺全闭环控制
外部冷却液通过头部可调 节喷嘴
内外空气循环系统
CE标准半防护外罩
远程诊断服务
VIXION 4.0
选配装置
海德汉 i640 TNC数控系统
其他铣头
铣头自动更换系统
工件测量仪和对刀仪
气/液清洁枪
过滤装置
旋转工作台
车削转台
自动排屑装置
周围式防护栏
全封闭防护（部分机型）
冷却液通过主轴中心，压力17, 36, 70 bar
零点快速工装系统，快速装夹更 换加工零件
