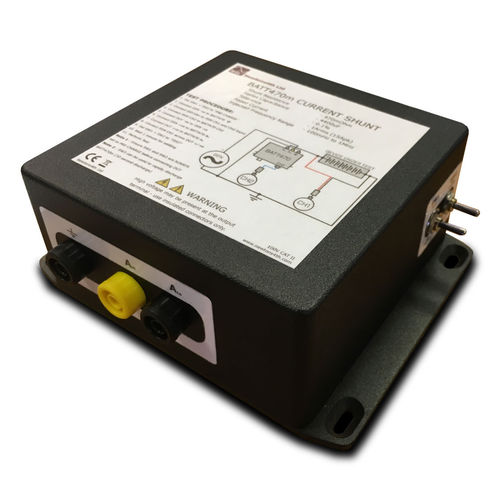

阻抗测试系统 BATT470m

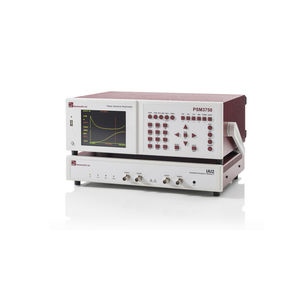

Batt470m 电化学阻抗分析接口 (EIS) 为电化学行业提供了一个易于使用的电池阻抗测试平台。 BAD470 利用 N4L 的高精度 PSM3750 频率响应分析仪，提供高达 200V DC 的电池/电池阻抗测量。 Batt470M 的频率范围为 100MHz 至 1MHz，适用于广泛的应用。 我们的软件包 PSMComm2 具有 “EIS” 模式，以奈奎斯特形式显示电池的内相阻抗和正交阻抗以及波德形式的总阻抗 (Z)。 Batt470M 具有直流阻断电路，可保护 PSM3750 发电机免受被测器件产生的高直流电压的影响。 ESF10m（随 Batt470m 提供）内置一个 10MHz 高通滤波器电路，交流耦合 PSM3750 的输入。 交流耦合使 PSM3750 能够利用低范围（仅限于 AC 元件），减少误差并改进低电平电压/电流测量。
