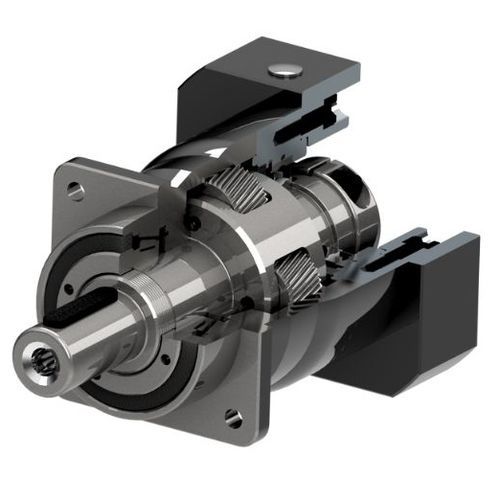

行星减速机 AF100螺旋齿轮同轴实心轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星, 螺旋齿轮
- 轴位置
- 同轴
- 机轴位置
- 实心轴
- 安装类型
- 法兰安装
- 构造特性
- 法兰, 模块化
- 层数
- 单级, 双级, 三级
- 性能
- 高精度, 高性能, 间隙限定式, 高刚性
- 应用
- 工业用途, 用于纺织品, 用于伺服电动机, 用于包装机, 医用, 食品工业, 药品
- 旋转速度
3,000 rpm, 6,000 rpm
(18,849.56 rad.min-1, 37,699.11 rad.min-1)- 削减比率
最多: 320 unit
最少: 3 unit
- 重量
最多: 10 kg
(22.05 lb)最少: 7.8 kg
(17.2 lb)
产品介绍
AF 系列高精度行星齿轮箱，输出行星架采用集成螺母设计，轴向间隙为零。坚固的结构采用重型圆锥滚子轴承，确保了卓越的抗扭刚度以及出色的径向和轴向承载能力。齿轮箱采用整体齿圈设计和真正的淬硬斜齿轮，由优质 20CrMnTi 合金钢制成，具有更高的强度、刚度和耐磨性。它采用三维模拟设计，最大限度地降低了齿轮啮合噪音，延长了使用寿命。AF 系列主要针对要求频繁启停操作和可变负载的应用，在高性能应用中表现出色。
特点
机架尺寸从 60 毫米到 180 毫米
标准扭矩能力高达 1560N.m
圆锥滚子轴承可承受高达 27000N 的轴向载荷
---
