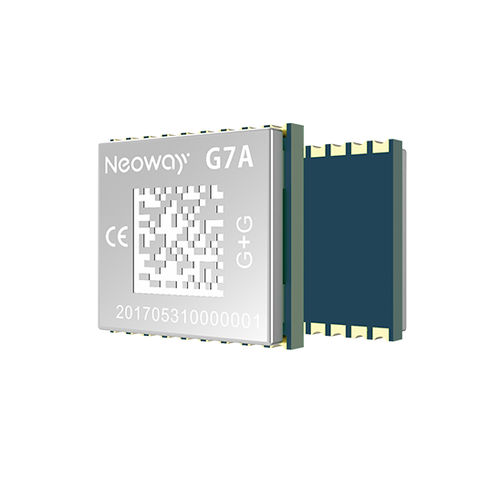

数据传输无线模块 G7A

集成式紧凑型GNSS

G7A是一款支持 BDS B1/GPS L1/GLONASS L1 等频点导航定位模块，并支持多频联合定位和单频定位。 超小尺寸仅10.6 mm x 9.7 mm x 2.2 mm，非常适用于对尺寸有严格要求的工业应用场景。采用18-pin LCC封装，方便贴片工艺。 G7A采用基带+射频一体芯片，为车载、船载、手持及穿戴等导航定位终端产品的制造提供了高灵敏度、低功耗、低成本的定位/导航解决方案。 产品特点 内置LNA/SWA GPS/BDS/GLONASS 支持GAGAN 超小体积 -40℃～+85℃ 产品参数 频段 - GPS L1/BDS B1/GLONASS L1 工作电压 - VBAT 2.7 V ~ 3.6 V，TYP.3.3 V VDD_IO 2.7 V ~ 3.6 V，TYP.3.3 V VBCKUP 1.4 V ~3.6 V，TYP.: 3.3 V 尺寸(mm) - 10.6 x 9.7 x 2.2 封装 - 18-pin LCC 接口 - UART x 1 1PPS x 1 RESERVED x 5 V_BACKUP 功耗 - 捕获 30 mA @3.3 V 跟踪 28 mA @3.3 V 待机 10 uA @3.3 V ESD性能 - VBAT: ±8 kV/±15 kV GND: ±8 kV/±15 kV ANT: ±8kV/±15kV 屏蔽盖:±8 kV/±15 kV UART:±2 kV/±4 kV 其他: ±2 kV/±4 kV 灵敏度 - 冷启动捕获 -148 dBm 热启动捕获 -156 dBm 重捕获 -160 dBm 追踪 -162 dBm 工作温度 - -40°C~+85°C 存储温度 - -50°C~+125°C
