带通滤波器

被动RF 无线电频率

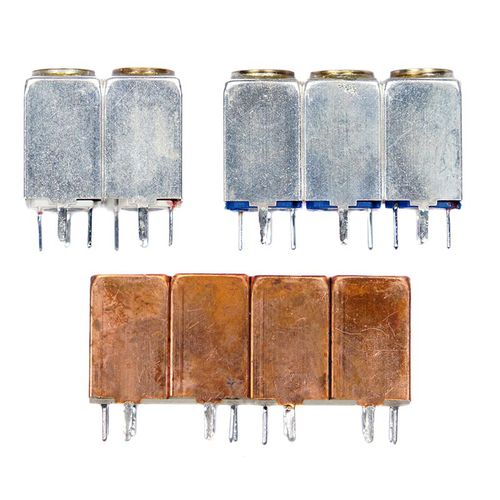

电信系统的组件 在 320 兆赫至 2500 兆赫范围内 应用和说明 在电信系统中, 例如在无绳电话和移动收发器中, 需要高选择性 RF 滤波器电路. 我们开发了一系列螺旋 滤波器，在此类应用中提高了性能。 在非常高的频率下，传统的谐振电路不如同轴线路、腔或 Lecher 线路。 通过以螺旋形状绕组内导体，可以减少同轴线路电路的机械尺寸。 这种螺旋内导体的拉伸长度大约等于四分之一波长度。 调节是通过移动金属芯调节器进行的；在螺旋的顶端，会导致电容增加；在螺旋的中间，会导致电感降低。 在电容式调谐的情况下，金属调节螺钉连接到筛选罐。 螺旋的底端承载最大电流，因此这是电感 输出或输入的最佳区域。 为了这些目的，可以使用绕组丝锥，或者螺旋绕组可以通过印刷电路板上的路径继续，在其末端接地。 印刷路径具有一定的电感，其加入增加螺旋的电感，即降低其频率。 螺旋线和印刷路径的接头可用于创建变压器或匹配系统中其他元件的阻抗。
