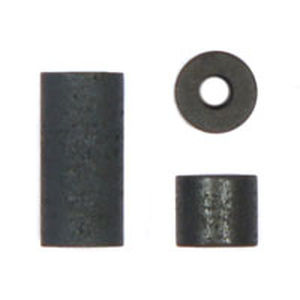

O型铁氧体磁心

环形矩形用于共模 EMI

铁氧体磁珠用于防止由于杂散反馈引起的寄生渗透而产生的电子设备射频泄漏，也可用于抑制 干扰。 这些核心产生的扼流圈应用于甚高频无线电和电视接收器、点火系统、电动机和电子设备的供应线索。 在引线上螺纹的铁氧体磁珠在低频（50 Hz，400 Hz）下产生很小的电压降，但由于初始渗透性和材料的损耗，宜特充当高频（某些 MHz）的阻抗。 尽管渗透性逐渐丧失，但损失通常随频率而增加。 这种渗透性的降低 在频率比通常的应用上限高许多倍时变得明显。 随 频率的函数而增加的损耗和渗透性的降低会导致阻抗与频率的特征，没有任何峰值或谐振点。 穿过珠子的线的阻抗与珠子的长度 或使用的珠子的数量成正比。 或者，在环绕绕线的几个转弯可以产生更高的阻抗。 在 20 MHz 至 300 MHz 的频率范围内，一个铁氧体磁珠的最大阻抗值可计算为 20 Ω 至 50 Ω。
