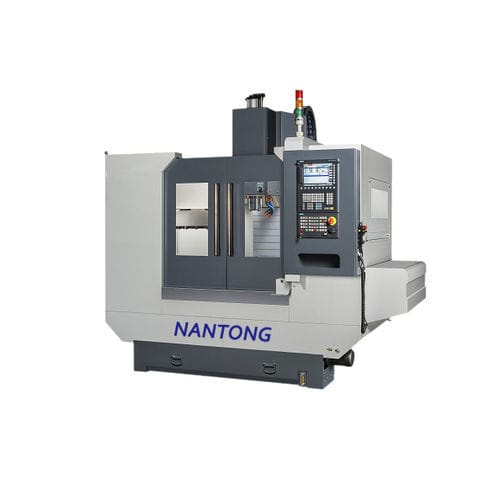

3轴CNC加工中心 YJ-VMC650立式BT40CAT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40, CAT40
- 工具数量
- 16工具
- X轴
760 mm
(29.92 in)- Y轴
450 mm
(17.72 in)- Z轴
460 mm
(18.11 in)- 转速
8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- X轴进给速度
12,000 mm/min
(8 in/s)- Y轴进给速度
12,000 mm/min
(8 in/s)- Z轴进给速度
12,000 mm/min
(8 in/s)- 最大台面负荷
500 kg
(1,102 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 总重量
3,000 kg
(6,613.87 lb)- 整体长度
2,700 mm
(106.3 in)- 整体宽度
2,085 mm
(82.1 in)- 总高度
2,470 mm
(97.2 in)
产品介绍
行程
主轴头至桌面 120 ~ 570（4.7 ~ 22.4 英寸）
* 120 ~ 700（4.7 ~ 27.5 英寸）毫米
主轴中心至气缸 510（20 英寸）毫米
工作台
工作台尺寸 900x400（35.4x15.7 英寸）毫米
T 形槽（尺寸/数量/最小） 18x3 毫米
主轴
传送带类型
进给速度
切削进给速度 1 ~ 10 米/分钟
自动换刀
最大刀具最大直径100 毫米
下一个空刀直径： 150 毫米
最大。刀具长度 300 毫米
数控控制器和电机
三菱 E 70 数控控制器
主轴电机 5.5 / 7.5 千瓦
轴驱动同步带轮 1: 2
冷却液
冷却液泵 1/6 HP
其他
润滑泵 75 W
空气和动力
气源 6 公斤/平方米
功率 12 千伏安
制造商保留更改设计、规格、机构等以提高机器性能的权利。规格如有变更，恕不另行通知。
---
