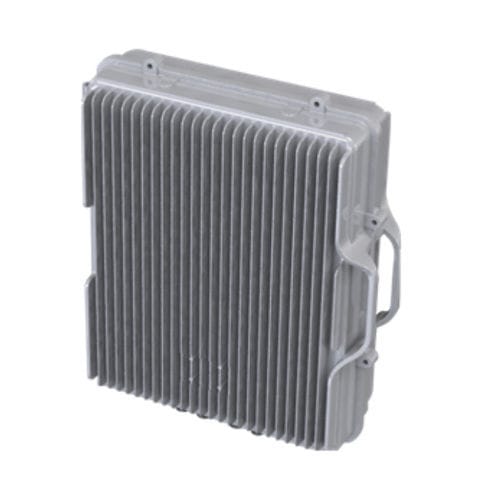

通信中继器

网络接口传动装置

1、使用标准GSM-R传输协议； 2、提供以太网传输接口，具备防止网络风暴功能。 3、提供GPRS调制解调器传输接口。 4、 设备要有级联允许标志位，可查可设。 5、为工程维护方便考虑，要求调试软件除查询、设置本地设备外，还要求可以查询、设置远端设备，并能够查询远端设备的工作指示灯状态。 6、由于门限开关和功放均有门限功能，因此只保留功放的门限功能，对门限开关进行改造，去掉门限功能，仅使用其提供输入信号指示、衰减和输入检波功能 ◎ 1工作方式：由两个洞口的探测器进行检测列车出入洞状态及方向。 ◎ 2通信方式：异频双工 ◎3通信频率：468.2MHz、458.2MHz； ◎ 4工作带宽：467MHz～469MHz、457MHz～459MHz ◎ 5最大输出功率： 37(±2)dBm；输出功率检测范围：0～PomaxdBm，测量精度±2dB； ◎ 6自动电平控制（ALC） 直放站工作于最大增益且输出为最大功率条件下，当输入信号电平提高不大于10dB时，输出功率应保持在最大输出功率的±2dB之内。当输入信号电平提高超过10dB时，输出功率应保持在最大输出功率的±2dB之内或关闭输出。 ◎ ALC控制范围：20～37dBm，控制精度±2dB。 ◎ 7系统最大增益：（光路衰减为0）:95±2dB； 最大标称增益误差不超过±2dB。 ◎ 8增益调节范围：≥30dB。 9增益调节步长和增益调节误差：增益调节步长≤1dB； 增益调节误差≤±1.5 dB。 ◎ 10带内波动≤2dB（峰峰值）。 ◎ 11 噪声系数≤5dB。 ◎ 12输入输出电压驻波比≤1.4。 ◎ 13最大允许输入电平：输入电平=0dBm时，1分钟直放站无损伤。 ◎ 14 杂散发射： 9kHz-1GHz带内：≤-36 dBm/100kHz； 1GHz-12.75GHz带内：≤-30 dBm/1MHz。 ◎ 15 三阶互调：工作频带内， 下行通道互调应＜-36dBc（@ Po = 37dBm，△f=50KHz）； 上行通道互调应＜-36dBc（@ Po = -10dBm，△f=50KHz）。
