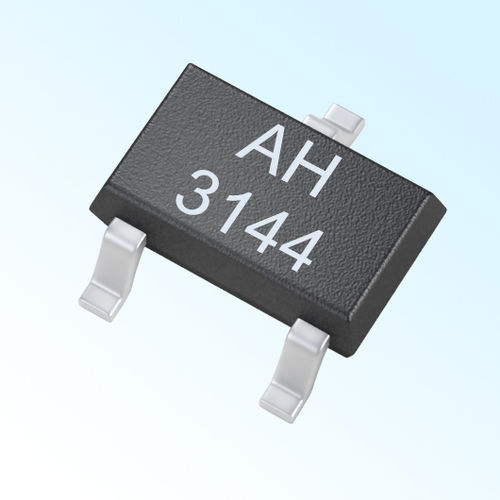

霍尔磁性传感器 AH3145

SMD开关功能安全防护型

• 额定工作电压4.5 V～24 V，极限电压低至3.5 V; • 工作温度范围 -40℃～150℃; • 额定输出(沉)电流25 mA，最大输出(沉)电流50 mA; • 开关响应时间约1μs，工作频率DC～100 kHz; • 工作点和释放点温度漂移小; • 有多种封装形式和多种外包装可供选择; • 无机械触点、无电火花，开关信号稳定，无瞬间颤抖，可靠性和安全性高; • 产品符合欧盟RoHS指令2011/65/ EU和REACH法规1907/2006/EU的要求。 ◆ 概 述 磁铁S极面对传感器标志面且接近传感器时(B≥BOP)，传感器输出低电平;磁铁远离传感器时(B≤BRP)，传感器输出高电平。磁铁N极面对传感器标志面时，传感器没有响应。稳定的回差(BH= |BOP- BRP|)确保传感器开关状态稳定。传感器磁电转换特性曲线如图所示： AH3133霍尔传感器是一种以单磁极激励的单端数字输出霍尔集成电路。传感器芯片内置有反向电压保护器、电压调整器、温度补偿电路、霍尔电压发生器、信号放大器、史密特触发器和集电极开路输出驱动器等电路单元。性能优良的电压调整器和温度补偿电路，确保传感器在较宽的电压范围和温度范围内稳定地工作，反向电压保护电路避免了传感器受到反向电压的损伤。
