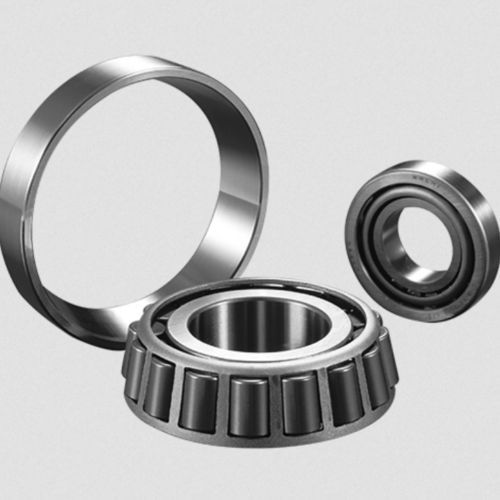

圆锥滚子轴承

单列径向轴向

这种类型的轴承的内圈和外圈滚道和滚子是用锥度制作的，因此滚道和滚子轴的表面的平面在一个点上相遇。滚子由圆锥体（内圈）后端面的肋骨引导。一个单列圆锥滚子轴承可以支持径向和轴向的组合载荷。如果要承受径向载荷或双向轴向载荷，必须使用一对轴承进行 "面对面 "或 "背对背 "安装。 圆锥滚子轴承是可分离的部件：外圈、内圈和滚子组件。不可分离的内圈和滚子组件被称为 "锥体"，而外圈被称为 "杯体"。在安装过程中，通过锥体相对于杯体的轴向定位来确定内部间隙。这种轴承类型可以在预紧情况下使用，以获得更高的刚性和更好的轴运行精度。
