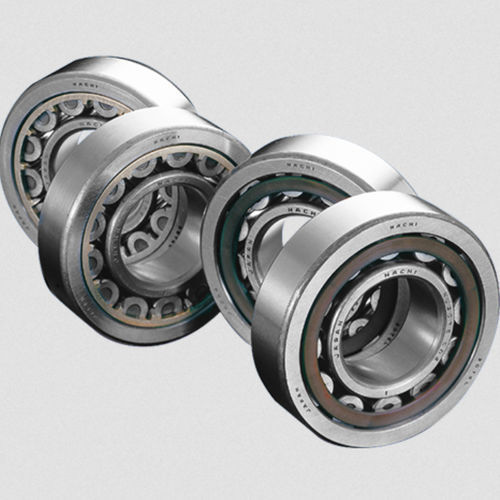

圆柱滚子轴承

径向轴向双排

这种滚子轴承的结构是所有向心滚子轴承中最简单的。这种轴承类型经常被用于高速应用中。由于内圈、外圈和滚子是直线接触，这种轴承类型具有较大的径向负荷能力。各种圆柱滚子轴承的配置是。 N,NJ,NF,NU,RNU：整体肋骨（法兰）。 NH,NP;NUP;NUH：整体和松散的肋骨 NN,NNU：双列轴承 在内圈和外圈上都有整体法兰或松动筋的配置可以承受少量的轴向载荷。由于这种轴承类型以滚子端部和法兰面之间的滑动作用来支持轴向载荷，因此轴向载荷是有限的。双列圆柱滚子轴承用于高速、高精度的应用，如：车床、铣床、加工中心的主轴支撑。
