自动冲压机 IPunch series液压金属薄板切割
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 自动
- 驱动类型
- 液压
- 处理产品
- 金属薄板
- 组合功能
- 切割, 成形
- 力度
30 tf
- 发动机功率
11 kW
(14.96 hp)- X轴
2,000 mm
(78.74 in)- Y轴
2,500 mm
(98.43 in)- 板材厚度
6 mm
(0.24 in)- 换刀时间
2.5 s
产品介绍

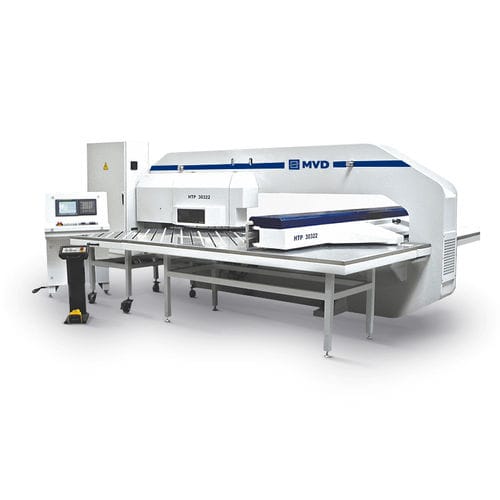

MVD转塔式冲床是以封闭式的刚性钢结构生产的，结构坚固，在操作过程中提供最小的偏差。完整的解决方案，有效的成本。
一般特点
- 操作系统为数控和液压。
- MVD转塔冲床4轴控制；X、Y轴用于移动板材。
T轴。转塔旋转，C轴。自动分度台旋转用于分度工具。
- 32个转塔，允许在一次操作中对复杂、多孔和不同尺寸的零件进行冲压。
- 自动分度站可以通过CNC控制器对各种角度的零件进行冲孔。
- MVD特殊窄底工作台。
- 精密成型和滚筒工具可以在转塔上使用，因此HTP转塔冲床提供。
冲床技术
- 特殊工具的绘制
- 自动索引功能
- 自动夹紧定位
- 自动板材重新定位
- CNCCAD提供自动或手动排版，有效利用板材
- 可使用滚筒工具
- 普通切割功能
- 用于分割板材的带状切割
- 自动索引减少周期时间功能，可旋转到最近的位置
- 工具冲孔顺序选择
从设计到生产
- Metalix CNCCAD CAD/CAM软件为用户提供了一个集成的系统覆盖，包括完整的数控操作周期。
标准设备
- 4轴数控系统
- FANUC PC数控单元，伺服电机和驱动器
- Rexroth和HL液压单元
- 32工位转塔 10个A工位 16个B工位 2个C工位4个D工位
(其中2个自动索引)
- 夹具的重新定位
- 自动参考
- CAD/CAM程序
- 自动装夹
---
