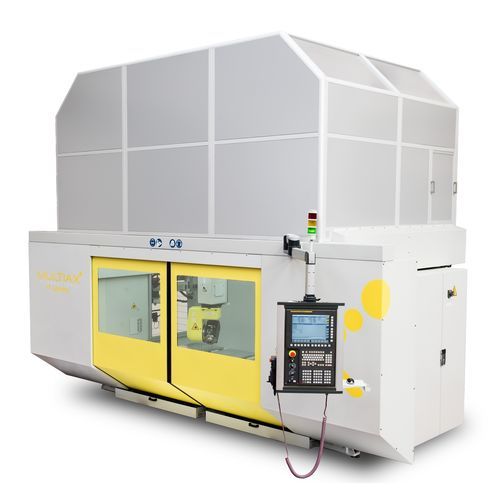

5轴CNC加工中心 P series旋转主轴移动门架用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 旋转主轴
- 结构
- 移动门架
- 加工材料
- 用于铝, 铜用, 用于有色金属, 用于黄铜, 用于复合材料, 用于木材, 用于塑料, 用于陶瓷
- 主轴头
- HSK A-63, HSKF63, HSK-E40, HSK-E32
- 工具数量
- 24工具, 32工具, 16工具, 8工具
- 相关功能
- 倒角加工, 切割, 钻孔
- 应用
- 用于汽车工业, 用于航空工业, 车用, 用于航空工程, 医用, 用于塑料加工业, 用于家具, 用于木材行业, 用于石墨加工
- 其他特性
- 紧凑型, CE, 带托盘更换装置, 超声波, 单头, 倾斜头, 传送带, 轮廓
- X轴
1,800 mm, 2,600 mm, 3,100 mm
(70.87 in, 102.36 in, 122.05 in)- Y轴
1,500 mm, 3,000 mm
(59.06 in, 118.11 in)- Z轴
900 mm, 1,200 mm
(35.43 in, 47.24 in)- 转速
最多: 24,000 rpm
(150,796 rad.min-1)最少: 18,000 rpm
(113,097 rad.min-1)- 输出功率
最多: 15 kW
(20.39 hp)最少: 10 kW
(13.6 hp)- 最大房间高度
最多: 1,200 mm
(47 in)最少: 1 mm
(0 in)- 工作台旋转(C轴)
最多: 500 °
最少: 1 °
- X轴进给速度
最多: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Y轴进给速度
最多: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Z轴进给速度
最多: 40,000 mm/min
(26 in/s)最少: 0 mm/min
(0 in/s)- 最大台面负荷
最多: 50,000 kg
(110,231 lb)最少: 810 kg
(1,786 lb)- 工具重量(最大)
最多: 15 kg
(33.1 lb)最少: 0 kg
(0 lb)- 放置精度
最多: 45 µm
最少: 25 µm
- 重复精度
最多: 23 µm
最少: 12 µm
- 换刀时间
最多: 16 s
最少: 8 s
- 总重量
最多: 10,000 kg
(22,046.23 lb)最少: 6,000 kg
(13,227.74 lb)- 整体长度
最多: 6,800 mm
(267.7 in)最少: 5,500 mm
(216.5 in)- 整体宽度
3,200 mm, 6,000 mm
(126 in, 236.2 in)- 总高度
3,600 mm, 4,200 mm
(141.7 in, 165.4 in)
产品介绍
最敏捷的封闭式五轴数控加工中心，用于复合材料工件的加工。结构紧凑、封闭，桥架可移动，可执行精确度很高的3D作业。移动横梁具有主/从双驱动器配置。还可提供不同配置范围的多种选择，以满足特定的要求。
PDF产品目录
P Series
2 页
