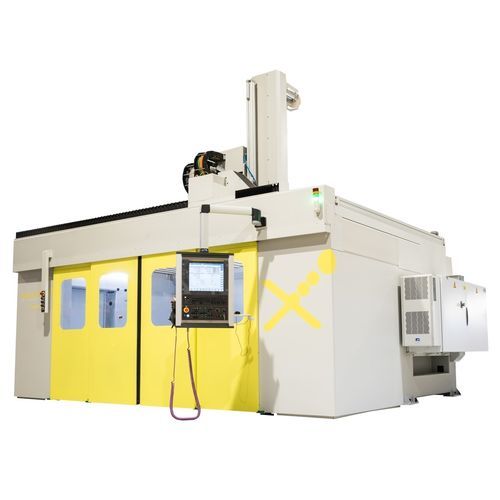

5轴CNC加工中心 T series旋转主轴移动门架用于有色金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 旋转主轴
- 结构
- 移动门架
- 加工材料
- 用于有色金属, 用于复合材料, 用于木材, 用于塑料, 用于陶瓷
- 主轴头
- HSK A-63, HSKF63
- 工具数量
- 24工具, 32工具, 16工具, 8工具
- 相关功能
- 铣削, 倒角加工
- 应用
- 用于汽车工业, 用于航空工业, 用于塑料加工业
- 其他特性
- 高效率, 精准, 变速, 刚性, 模块化, 双工作站, CE, 集成托盘更换装置, 倾斜头, 多机轴, 超声波, 单头, 中等尺寸
- X轴
3,600 mm, 4,800 mm, 6,000 mm
(141.73 in, 188.98 in, 236.22 in)- Y轴
1,800 mm, 2,600 mm
(70.87 in, 102.36 in)- Z轴
1,200 mm, 1,400 mm
(47.24 in, 55.12 in)- 转速
24,000 rpm
(150,796 rad.min-1)最多: 24,000 rpm
(150,796 rad.min-1)最少: 18,000 rpm
(113,097 rad.min-1)- 输出功率
10 kW, 15 kW
(13.6 hp, 20.39 hp)最多: 15 kW
(20.39 hp)最少: 10 kW
(13.6 hp)- 最大房间高度
最多: 1,200 mm
(47 in)最少: 1 mm
(0 in)- 工作台旋转(C轴)
最多: 500 °
最少: 1 °
- X轴进给速度
最多: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Y轴进给速度
最多: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Z轴进给速度
最多: 40,000 mm/min
(26 in/s)最少: 0 mm/min
(0 in/s)- 最大台面负荷
最多: 60,000 kg
(132,277 lb)最少: 0 kg
(0 lb)- 工具重量(最大)
最多: 15 kg
(33.1 lb)最少: 0 kg
(0 lb)- 放置精度
最多: 50 µm
最少: 25 µm
- 重复精度
最多: 25 µm
最少: 12 µm
- 换刀时间
最多: 16 s
最少: 8 s
- 总重量
10,000 kg
(22,046.23 lb)最多: 20,000 kg
(44,092.45 lb)最少: 7,000 kg
(15,432.36 lb)- 整体长度
10,000 mm
(393.7 in)最多: 10,000 mm
(393.7 in)最少: 7,500 mm
(295.3 in)- 总高度
4,500 mm
(177.2 in)
产品介绍
完美的封闭式五轴数控加工中心。Multiax开发的五轴加工中心能高速、精确地加工复杂的三维表面，一般用于塑料和复合材料行业。T系列加工中心产能高、可靠性强、易于使用，其性能高于客户的预期。这是由于其刚性结构和机械构件增加了轴垂直度，提高了运行速度和定位精度。该加工中心机械结构通过有限元分析软件的测试，包括模拟极端压力和重型作业的情况，同时检查其基础的坚固性。
PDF产品目录
T Series
2 页
