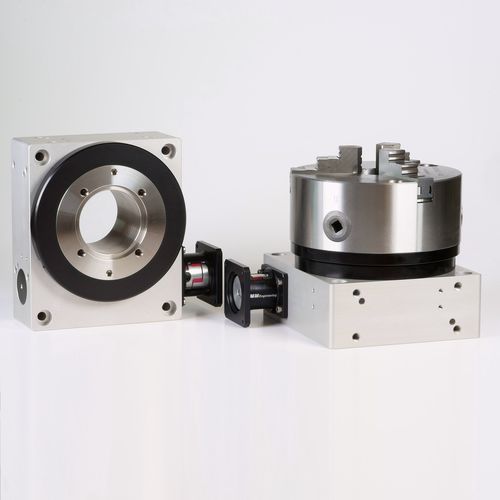

带步进马达回转工作台 MDT360150-SG-I48-AK

卧式立式倾斜

带步进电机 MDT360150 的旋转工作台-驱动同轴-在 3 种变型-无电机-带电机-带电机和控制的 新的大型和强大的旋转工作台与步进电机从 SG 系列 MDT360150 提供了几乎无反力的蠕虫齿轮。 与其较小的前身型号相比，它们非常适合精确地放置更重和更复杂的部件。 旋转台由 Nema 23（□ 56 毫米）步进电机驱动。 角度紧凑的设计开辟了广泛的用途和应用。 借助可调定位环，旋转参考点可以根据安装的部件单独确定。 空心轴的大孔径还允许通过步进电机旋转工作台实现大导体截面。 功能: • 通过步进电机 Nema 23 定位 (□ 56 毫米) • 所需输入扭矩:0.15 Nm 用于空转 • 最大. 输入速度：600 分钟 • 最大 占空比：100% 执行： • 不锈钢制成的转盘和空心轴 • 阳极氧化铝外壳 • 预载、低反向蠕虫齿轮 • 交叉滚子轴承允许极高的倾斜力矩 • 扭转刚性爪联轴器用于振动阻尼扭矩传递 •可选择通过近距离开关 刚度图（见照片）进行位置查询： 此图描述了围绕旋转轴带步进马达的旋转工作台的刚度。 偏转取决于扭矩 M1（最大 30 Nm）围绕旋转轴。
