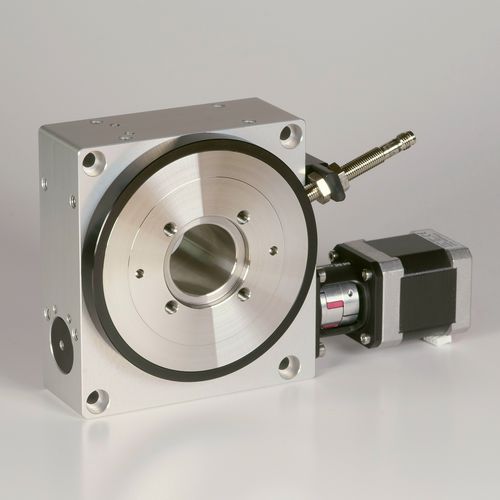

带步进马达回转工作台 MDT360110-SG-I40-AK-B

卧式立式可倾斜

电机旋转工作台同轴驱动无电机 MDT360110-SG-I40-AK-B 齿轮比：40:1 效率：0,33 反向：< 0,1° 圆形跳动：< 0,02mm 烫发。输出扭矩 M1：15 Nm，取决于电机 烫发。倾斜矩 M2：100 Nm 最大输入旋转：600 r /min 适合增加标准步进电机（Nema 17，□ 42mm） 功能： 电机旋转工作台由 NEMA 17（□ 42mm）步进电机驱动 所需的输入扭矩：0,15Nm 最大输入旋转：600 U/min 最大占空比：100% 性能： 转盘和空心轴由不锈钢制成钢。 预加载的低反力蠕虫齿轮 交叉滚子轴承允许一个非常高的倾斜力矩外 壳，由阳极氧化 铝防扭扭爪联轴器制成，可 通过近距离开关减少扭矩传输位置请求，可 旋转定位环可自由调节向工件位置 刚度图表的位置请求：此图描述了电机转盘围绕旋转轴的刚度。 偏转取决于扭矩 M1（最大 15 Nm）围绕旋转轴。 反弹被认为与偏转无关。 如果扭矩总是在一个方向发挥作用，那么只需 要施加偏转才能被 视为在交替负载时，偏转和反弹加起来。
