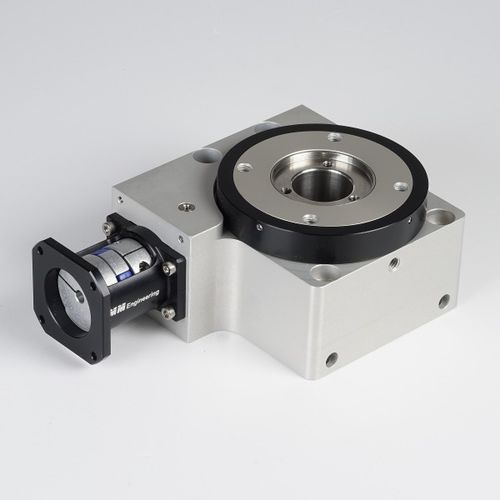

带步进马达回转工作台 MDT 36012-HP-I45-AK

卧式蜗杆

电机旋转台同轴驱动无电机 MDT36012-HP-I45-AK-B 产 品 SKU：MDT36012-HP-I45-AK-B 齿 轮比：45:1 效率：0,60 反凸：< 0,1° 径向间隙：< 0,02mm 烫发。输出扭矩 M1：3Nm，取决于电机的烫发。 适用于添加标准步进电机（Nema 17，□ 42mm） 功能： 电机旋转工作台将与 NEMA 17（□ 42mm）步进电机所 需的输入扭矩：0,15Nm 最大输入旋转：600 U/min 最大占空比：100% 性能：外 壳和旋转盘由阳极氧化铝 空心轴制成，采用不锈钢制成，具有巨大的通孔 低回力蠕虫齿轮 扭转刚度爪联轴器，用于减少振动的扭矩传递 位置要求通过接近开关可 旋转定位环可自由调节位置向工件位置请求 此图表显示了围绕旋转轴的电机旋转台的刚度。 偏转与旋转轴周围的扭矩 M1（最大 3 Nm）无关。 反弹被认为是独立于偏转的。 如果扭矩总是作用到相同的方向，比偏转将需要考虑。 在交替应变的情况下，必须添加偏转和反弹。
