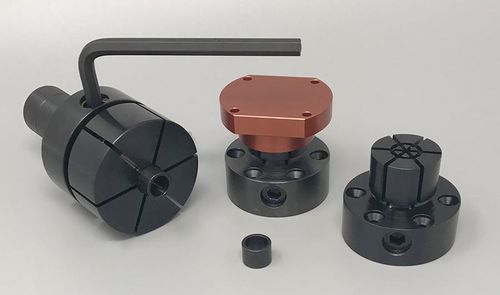

机械夹紧元件 Side-Loc Xpansion

用于加工车间轴凸轮

侧面螺纹夹具侧面 螺纹夹具是从侧面驱动的，使其非常适合盲孔应用。它适用于磨床和车床应用。 凸轮轴和柱塞从侧面扩展夹具。 与原始 ID 夹具相同的安装尺寸。 侧面 Loc Xpansion 夹具通过转动侧面的插座头凸轮轴来驱动，该凸轮轴移动锥形柱塞以扩展夹具。 锁定环为加工提供了准确的预设直径和刚性。 锁定环上的最大扭矩 10 英尺磅（13 nm）。 与我们的原始 ID Xpansion™ 夹子一样，侧面螺纹 Xpansion 夹具有死角长度特征，这对于接近公差尺寸至关重要。 侧角式 Xpansion 夹具设计有两种样式：一种用于铣削操作，另一种用于车床应用。 每种型号均可选择一种尺寸。 轧机侧螺旋夹具可加工 1.120 至 .710（28.4 至 18 毫米），车床版本从 2.09 到 .710（53 至 18 毫米）。 车床版本有一个 1″（25 毫米）直柄。
