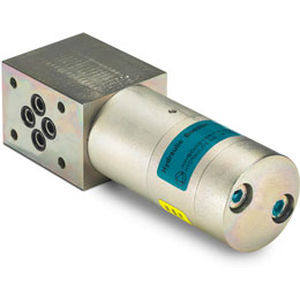

振荡小型增压机 HC3-H-NG10

油

描述 HC3-H-NG10是不需要HC3的变形与被关闭的顶边和B口岸的，顶面板材。它设计用于堆积繁多系统的NG10 (D05)。象其他HC3单位，HC3-H-NG10只是称3.4 kg的一个紧凑单位。最大出口压力是500在标准版本的酒吧。出口压力的调整通过变化被提供的压力执行。 作用 基本操作在作用图被说明。油通过连接的板材和过滤器哺养对在自由地流经单向阀KV1、KV2和DV的HC3-H-NG10的口岸对高压边H。 从高压边H油哺养端起在连接的板材的A。在这个情况最大值流经助推器是达到的给快速运送作用。当泵浦压力在高压边H被到达，阀门KV1、KV2和DV将关闭。结尾压力将由操作摆动的泵浦的单位达到。当在高压边的结尾压力被到达，单位将自动地失去作用。如果在高压边的降压存在由于消耗量或漏出，操作阀门将自动地经营维护结尾压力。
