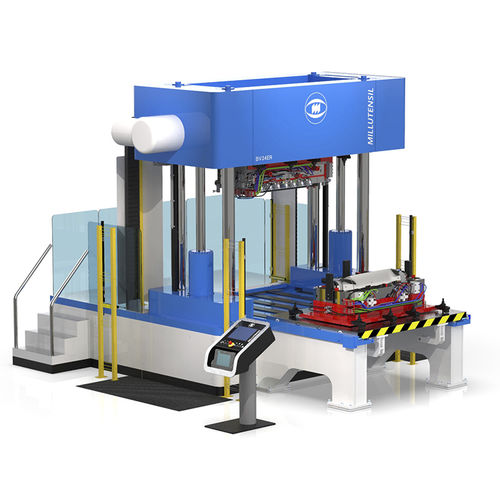

油压机 BV 34 E

装配测试试验

BV 34 E PLUS和BV 35 E PLUS是先进的版本，其液压系统由电子伺服比例阀控制，通过两个特定的线性传感器控制平行度。两种型号都配备了用户友好的图形控制面板，通过西门子PLC监控，由安装在讲台上的触摸面板指挥。 压板尺寸为2.000×1.500毫米（79X59英寸）。 下层板的最大负载能力为30.000公斤，（带选项-R 22.000公斤或选项-G/-RG 20.000公斤的型号，负载能力较小），而上层板为15.000公斤。 这两个版本之间的区别是最大夹紧力，1.500k。BV 34 E PLUS的夹紧力为1.500kN，BV 35 E PLUS为2.000kN。 与所有系列一样，BV 34/35 E系列提供-R、-G或-RG版本，也可以配备所有可选配件。 下板 液压缸在立柱外驱动可伸展的下板，以方便在压机外工作。 它在滚子轴承上滑动，并由球轴承横向引导，完全无摩擦和磨损。 在最后的位置，板子下来，由4个液压缸固定，从而完全靠在特定的地面支撑带上。该系统保证了高重复精度，相当于±0,04毫米。 下板倾斜75°或90°。 仅适用于E系列 由于有2个液压缸，下板可以倾斜75°或90°，在短的背面，以符合人体工程学的更好位置在模具上操作。 倾斜运动（和自动锁定）由触摸面板控制。 板可以放在任何角度。
