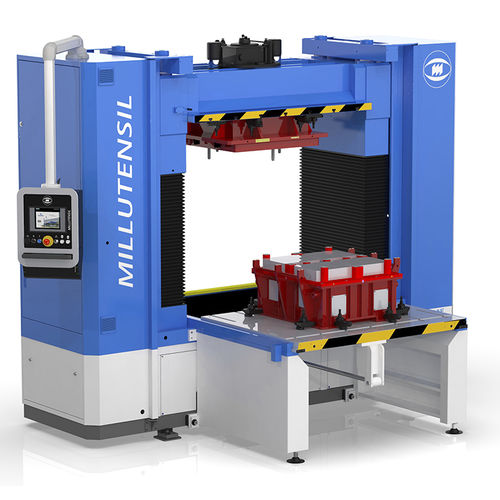

油压机 BV 30 E

装配测试合模

用于中小型模具的高级版本。 BV 30 E是先进的版本，其液压系统由电子伺服比例阀控制，并通过海德汉光学线控制平行度。BV 30 E配备了用户友好的图形控制面板，通过西门子PLC由触摸面板进行监控。 压板尺寸为1.500×1.000毫米（59X39英寸）。 最大夹持力为500kN。 下层板的最大负载能力为7.000公斤，而上层板为2.500公斤。 与所有系列一样，BV 30 E系列提供-R、-G或-RG版本的选项，也可以配备所有可选附件。 下板 液压缸在立柱外驱动可伸展的下板，以方便在压机外工作。 它在滚子轴承上滑动，并由球轴承横向引导，完全无摩擦和磨损。 在最后的位置，板子下来，由4个液压缸固定，从而完全靠在特定的地面支撑带上。该系统保证了高重复精度，相当于±0,04毫米。 下板倾斜75°或90°。 仅适用于E系列 由于有2个液压缸，下板可以倾斜75°或90°，在短的背面，以符合人体工程学的更好位置在模具上操作。 倾斜运动（和自动锁定）由触摸面板控制。 板子可以放在任何角度，给操作者提供最佳的接触模具的机会，不需要弯腰，最大的舒适和安全。
