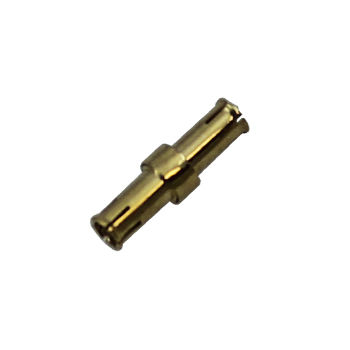

板对板连接器 54033-001B

数据PCB环形

SuperMini 板对板解决方案优化了板对板堆叠应用的互连性能。 现有的子弹头可使板对板间距接近 3 毫米，确保了紧密堆叠的印刷电路板的传输线可靠性。插配插入力小，可提高每块电路板的互连密度。独特的子弹头设计可延长插配和拆配周期。 产品类型 子弹头 频率（千兆赫） 18, 27, 36, 40, 50, 67 弹头长度 0.113 工具，C 孔 T-54033-2 电气 无模式至 67 千兆赫 驻波比 1.最大 13:1（1/2 被测设备：配接的 PCB 插座、弹头和测试电缆组件） 低插入损耗 配接/拆卸力：光滑内孔：6 盎司/6 盎司，棘爪：9 盎司/12 盎司（典型值） 符合 MIL-PRF-39102，耐腐蚀、耐振动、耐机械冲击和耐热冲击。
