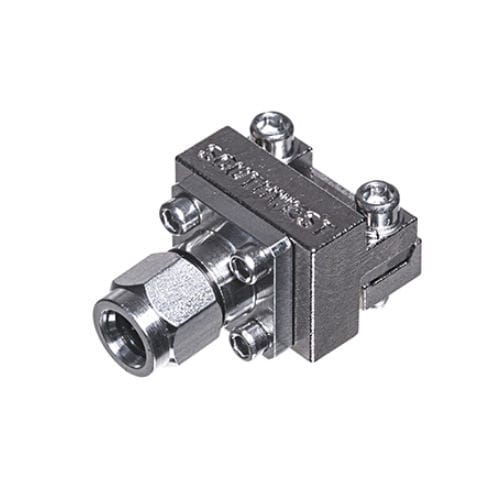

RF连接器 2493-04A-6

同轴JackPCB

Southwest Microwave 的高性能末端发射连接器旨在为高频信号位于顶层的单层和多层印刷电路板提供低驻波比、无模式的宽带响应，频率可达 110 GHz。提供 SMA (27 GHz)、2.92 mm (K) (40 GHz)、2.40 mm (50 GHz)、1.85 mm (V) (67 GHz) 和 1.0 mm (W) (110 GHz)。 公头和母头选项以及窄体和隔板馈通。独特的夹紧机制可适应厚度达 0.300 英寸（7.62 毫米）的电路板。坚固耐用，可重复使用和维修。多种发射配置可提供与电路布局的最佳匹配。适用于微带和接地共面波导 (GCPW) 设计。提供信号层微带和 GCPW 测试板。可选择将引脚焊接到信号迹线上。 设计协助： - 印刷电路板布局和连接器零件编号建议 - 用于机械布局的 3D 模型 - 用于电磁模拟的 HFSS 模型（18.0 或更新版本），根据要求和可用性提供 性别 公型 频率（千兆赫） 18, 27, 36, 40, 50, 67, 110 样式 标准块 (.500) 引脚/介质直径 .005/.0290 印刷电路板厚度 达 0.100
