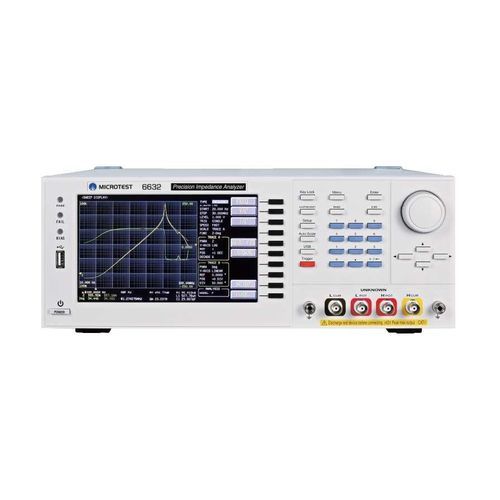

阻抗分析仪 6632 series

电动台式自动

產品特點 ■ 內置DC偏壓測試(±12V) ■ 自動電位控制 (ALC Function) ■ 輸出阻抗 (25Ω/100Ω) ■ 開路/短路/高頻負載校正功能 ■ 線長補償功能(0/0.5/1/2公尺) ■ 內置磁性材料分析功能-導磁係數μr ■ 內置材料分析功能-介電常數εr ■ Meter模式/掃圖/多步列表測試 ■ 7吋大彩屏(顯示4組參數) ■ AC/DC可同時測量 ■ 基本阻抗量測精度 ±0.08% ■ 透過USB可存取設定檔案 ■ 存儲測試數據、截圖測試畫面 ■ 選購DC偏壓測試盒F420006 (支援±2000V) ■ 大功率元件磁飽和分析可搭載6243 (DC偏流320A) MICROTEST 6632阻抗分析儀提供10Hz-50MHz寬頻率範圍量測元件/材料阻抗特性，量測參數包含|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) 、ε (相對介電係數)、μr (相對導磁係數)，支援Meter模式與掃圖分析模式，因此量測結果以數字或圖形方式顯示，支援LAN/USB Host/USB Device/GPIB/RS-232通訊接口，可搭載自動化設備或人機介面(PLC)。
